城市交警道路数字化监控解决方案(图)
2005/7/21 17:59:44
大连日新诚高科技有限公司 供稿
一、概述：
公安交警道路数字化监控解决方案是大连诚高科技股份有限公司最新推出的一套符合公安系统实施“科技强警”战略，适合新形势下城市道路监控工作要求的一套数字化监控解决方案，方案将最新的数字化技术和多媒体技术全面应用到了道路监控系统中，对提高城市道路监控的现代化水平，提高公安交警的工作效率，维护交通秩序保障道路畅通具有不可替代的重要作用。

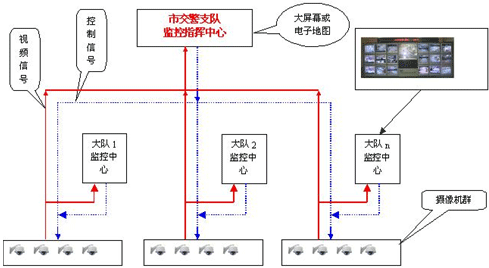

二、城市公安交警道路数字化监控解决方案架构
三. 各部分功能及其实现方法
3.1信号采集部分
本部分包括设置安装在各个交通路口和其它重要路段的所有摄像机，配合摄像机完成监控的云台、解码器等辅助专装置。
保证监控画面清晰，选用高质量的彩色数码CCD摄像机，水平清晰度不低于480电视线，信噪比大于48Db。高灵敏度，可实现的最低照度为0.5Lx（彩色）和0.01 Lx（黑白）内置自动切换双滤色片,实现白天彩色夜间黑白的自动转换，满足全天候监控要求实现对监控画面不同距离的监控调节，选用3可变镜头，光圈、焦距均可调节对监控画面能进行全方位多角度的监控，配置高速球形云台，响应速度快解码器要支持共同的协议，可接受支队监控中心和大队监控中心的双重控制所有设备均要求室外型，能适应各种高低温环境和其它恶劣气候条件最好为世界知名品牌，性能稳定，质量可靠，售后服务有保障。
3.2信号传输部分
A. 传输介质 道路监控的特点是监控区域范围相对较广，导致信号传输距离加长，视频监控要求信号实时、连续、清晰，而且图像信号的数据量非常大，这就要求传输介质要有足够的带宽。数字化监控最重要的就是视频信号的传输和控制信号的传输，本方案信号传输全部采用光纤，通过光端机完成转换。实践证明，采用光纤传输后，图像质量大大提高，屏幕彻底消除马赛克现象，而且控制信号响应速度明显加快，完全能够达到系统的设计要求。
B.通讯/控制协议 本方案的提出，主要是为了增强城市交警大队监控工作的实施执行能力，而城市交警大队和交警支队又是一个统一的整体，所以系统必须保证大队和支队监控中心都能协调工作，为满足这一要求，系统配置的全部矩阵系统和解码器，均要支持相同的通讯协议，支持支队和大对的双重控制。
C.信号传输路径 从架构图中可看出，视频信号从摄像机传出后，一路送到大队监控中心，一路送到支队监控中心；控制信号分别从支多和大队监控中心发出，都送到前端摄像机，这只是一种设计方案。为了有效利用原有设备的各种功能，尽力减少客户的投资，实际信号传输的路径则是：大队监控中心视频信号的接收和控制信号的执行均需通过支队监控中心的矩阵方可完成，其原因是因为目前大多数摄像机视频信号的实际传输路径就是这样，为了整体协调运行，大队新增控制功能的传输也采取这一路径。
3．3监控中心
整个系统包括支队和大队两极控制中心，从访问权限看，支队高于大队，但从对前端摄像机的控制和信号采集来看，二者级别相同，这种设置完全符合公安交警的实际情况。实现方法就是两级监控中心具有独立的交换矩阵和控制设备，支持相同协议，并且有各自的大屏幕监视系统。
3．4录像记录的保存
大队监控中心新增的另一主要功能就是增加了对监控对象的历史记录保存。本系统录像资料的存储完全摒弃了传统监控用录像带存储记录的方式，而是采用新一代的数字硬盘录像监控系统（DVR）,该系统在图像质量、界面显示、保存期限、检索回放以及多种先进的新增功能等诸多方面都是传统模拟方式绝对无法相比的。这一功能的增加，对公安交警处理交通违章和交通事故具有特别重要的作用。记录保存时间可根据实际情况灵活确定，操作极其简便。
3．5网络传输功能
数字化监控最基本的特征就是应用了诸如计算机技术、网络技术和多媒体技术等的最新科技成果，信号处理全部实现数字化，这样就为系统实现网络传输功能提供了条件。本系统的网络功能包括：基于局域网或广域网的远程图像传输，网上图像浏览，网上监控。当然这些功能的实现需要相应的硬件支持。系统预留这些功能的接口。
四. 大队监控中心配置
4．1切换矩阵和控制键盘
4．2录像存储部分 选用诚高科技数字硬盘录像监控系统（CG-DVR）
4．3大屏幕显示部分
道路监控的基本特征就是要求监控的实时性，为给监控人员提供一个良好的监控环境，系统在监控中心设置大屏幕电视墙来显示监控画面，每个画面用一台大屏幕彩电来显示，同时大屏中心还设一台50寸以上的背投电视，可以随时将需要重点监控的画面切换到背投彩电上显示，通过对摄像机、云台和镜头的操作，可以非常方便的对监控目标进行近距离监控和跟踪，极大的方面了监控人员的操作，提高了工作效率。
公安交警道路数字化监控解决方案是大连诚高科技股份有限公司最新推出的一套符合公安系统实施“科技强警”战略，适合新形势下城市道路监控工作要求的一套数字化监控解决方案，方案将最新的数字化技术和多媒体技术全面应用到了道路监控系统中，对提高城市道路监控的现代化水平，提高公安交警的工作效率，维护交通秩序保障道路畅通具有不可替代的重要作用。
二、城市公安交警道路数字化监控解决方案架构
三. 各部分功能及其实现方法
3.1信号采集部分
本部分包括设置安装在各个交通路口和其它重要路段的所有摄像机，配合摄像机完成监控的云台、解码器等辅助专装置。
保证监控画面清晰，选用高质量的彩色数码CCD摄像机，水平清晰度不低于480电视线，信噪比大于48Db。高灵敏度，可实现的最低照度为0.5Lx（彩色）和0.01 Lx（黑白）内置自动切换双滤色片,实现白天彩色夜间黑白的自动转换，满足全天候监控要求实现对监控画面不同距离的监控调节，选用3可变镜头，光圈、焦距均可调节对监控画面能进行全方位多角度的监控，配置高速球形云台，响应速度快解码器要支持共同的协议，可接受支队监控中心和大队监控中心的双重控制所有设备均要求室外型，能适应各种高低温环境和其它恶劣气候条件最好为世界知名品牌，性能稳定，质量可靠，售后服务有保障。
3.2信号传输部分
A. 传输介质 道路监控的特点是监控区域范围相对较广，导致信号传输距离加长，视频监控要求信号实时、连续、清晰，而且图像信号的数据量非常大，这就要求传输介质要有足够的带宽。数字化监控最重要的就是视频信号的传输和控制信号的传输，本方案信号传输全部采用光纤，通过光端机完成转换。实践证明，采用光纤传输后，图像质量大大提高，屏幕彻底消除马赛克现象，而且控制信号响应速度明显加快，完全能够达到系统的设计要求。
B.通讯/控制协议 本方案的提出，主要是为了增强城市交警大队监控工作的实施执行能力，而城市交警大队和交警支队又是一个统一的整体，所以系统必须保证大队和支队监控中心都能协调工作，为满足这一要求，系统配置的全部矩阵系统和解码器，均要支持相同的通讯协议，支持支队和大对的双重控制。
C.信号传输路径 从架构图中可看出，视频信号从摄像机传出后，一路送到大队监控中心，一路送到支队监控中心；控制信号分别从支多和大队监控中心发出，都送到前端摄像机，这只是一种设计方案。为了有效利用原有设备的各种功能，尽力减少客户的投资，实际信号传输的路径则是：大队监控中心视频信号的接收和控制信号的执行均需通过支队监控中心的矩阵方可完成，其原因是因为目前大多数摄像机视频信号的实际传输路径就是这样，为了整体协调运行，大队新增控制功能的传输也采取这一路径。
3．3监控中心
整个系统包括支队和大队两极控制中心，从访问权限看，支队高于大队，但从对前端摄像机的控制和信号采集来看，二者级别相同，这种设置完全符合公安交警的实际情况。实现方法就是两级监控中心具有独立的交换矩阵和控制设备，支持相同协议，并且有各自的大屏幕监视系统。
3．4录像记录的保存
大队监控中心新增的另一主要功能就是增加了对监控对象的历史记录保存。本系统录像资料的存储完全摒弃了传统监控用录像带存储记录的方式，而是采用新一代的数字硬盘录像监控系统（DVR）,该系统在图像质量、界面显示、保存期限、检索回放以及多种先进的新增功能等诸多方面都是传统模拟方式绝对无法相比的。这一功能的增加，对公安交警处理交通违章和交通事故具有特别重要的作用。记录保存时间可根据实际情况灵活确定，操作极其简便。
3．5网络传输功能
数字化监控最基本的特征就是应用了诸如计算机技术、网络技术和多媒体技术等的最新科技成果，信号处理全部实现数字化，这样就为系统实现网络传输功能提供了条件。本系统的网络功能包括：基于局域网或广域网的远程图像传输，网上图像浏览，网上监控。当然这些功能的实现需要相应的硬件支持。系统预留这些功能的接口。
四. 大队监控中心配置
4．1切换矩阵和控制键盘
4．2录像存储部分 选用诚高科技数字硬盘录像监控系统（CG-DVR）
4．3大屏幕显示部分
道路监控的基本特征就是要求监控的实时性，为给监控人员提供一个良好的监控环境，系统在监控中心设置大屏幕电视墙来显示监控画面，每个画面用一台大屏幕彩电来显示，同时大屏中心还设一台50寸以上的背投电视，可以随时将需要重点监控的画面切换到背投彩电上显示，通过对摄像机、云台和镜头的操作，可以非常方便的对监控目标进行近距离监控和跟踪，极大的方面了监控人员的操作，提高了工作效率。
