建筑物防雷方案(图)

1、接地体

接地装置 (埋入土壤中或混凝土基础中作散流用的金属导体) 一般情况下应充分利用建筑物钢筋混凝土基础内的钢筋作为防雷接地装置，当不能利用其钢筋混凝土基础作为接地装置时，应围绕建筑物四周敷设成环形的人工接地装置。

2、引下线 (连接接闪器与接地装置的金属导体)

引下线应沿建筑物周边均匀或对称布置，并应以最短最直路径接地，第一类防雷建筑物的引下线间距不应大于12m；第二类不应大于18m；第三类不应大于25m。可直接利用建筑物构造柱内的两条对角主筋作防雷引下线，其上端与接闪装置(避雷带、网、针)，下端与接地装置通长焊接连通。中间环节应利用箍筋(每层至少一个)设置短路环。

3、 均压环

高层建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果确定其防雷类别。当高度超过临界高度(第一、二、三类防雷建筑物分别为30m、45m和60m)时，应采取防侧击雷和等电位的保护措施。

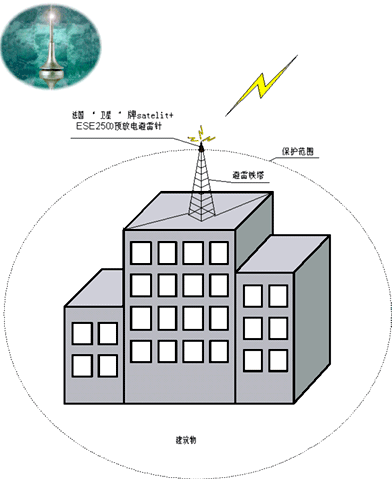

4、 接闪器 （直接截受雷击的避雷带、避雷网格、避雷针以及用作接闪器的金属屋面和金属构件等）

避雷带、避雷网格的安装 ： 避雷带安装在建筑物屋面(或女儿墙顶)的外侧(距建筑物外沿不大于15cm)，屋面梯屋顶、水池顶四周以及屋脊、屋角、屋檐和檐角等易受雷击的部位。避雷网格宜利用屋面板筋焊接而成，所有网格应与就近的圈梁钢筋或避雷带连接。 金属屋面或金属烟囱等构筑物在一般情况下宜利用其本身的金属物作接闪器(易燃易爆场所另有规定)。 避雷短针的安装 ：在建筑物天面安装了避雷带的前提下，必须在建筑物阳角拐弯处的避雷带上安装短避雷针，以加强易受雷击部位的防雷效果。
