计算机系统防雷方案(图)

一、计算机系统信号防雷

二、计算机系统电源防雷

防雷方案实施计划

　　防雷系统的设计应满足以下原则：

　　1、保护器不影响被保护设备的正常工作；

　　2、雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差；

　　3、防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

　　按照IEC1312-1～3规范，为保护你计算机网络系统的设备，将需要保护的空间划分为不同的防雷区（LPZ），根据各部分空间不同的LEMP（雷闪电磁脉冲）的严重程度和实际情况确立相应的防护等级，合理使用相应的防雷器。

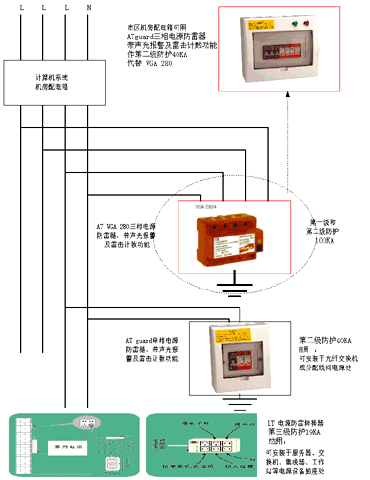

（一）、电源、信号防雷

　　1、在房总电源开关处并联安装上奥天公司总代理的德国制造的第一级和第二级AT VGA 280三相防雷器，带声光报警及雷击计数功能。保护其整个机房用电设备免受雷电波干扰。

　　2、在分配电间或室外光纤交换机及交换机电源处安装上奥天公司总代理的德国制造的第二级Atguard275/2P-C40单相电源防雷器，带声光报警及雷击计数功能。保护二级设备免受雷击。

　　3、在服务器及交换机或工作站电源插座处安装第三级AT防雷转换器，避免浪涌电压干扰服务器及交换机或工作站。

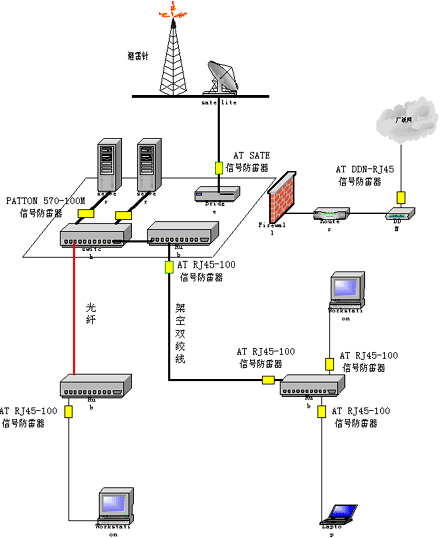

　　4、在服务器100M输出端口处安装上美国PATTON公司生产的570　RJ45-100M信号避雷器，保护服务器。

　　5、在交换机24口串联澳大利亚AT /RJ45-100信号避雷器设备，避免因雷击感应或平时的电磁场干扰从双绞线传过来打坏设备。

　　6、在DDN专线上安装澳大利亚AT/DDN-RJ45信号防雷器，保护DDN专线上的设备。

　　7、在卫星馈线上安装澳大利亚AT/SATE信号防雷器，保护卫星馈线接收机等设备。

（二）、机房地网

　　接地装置的任务是：

　　*　将雷电流导入大地；

　　*　引下线间的等电位连接；

　　*　导电性建筑物墙体附近的电位控制；

　　*　拦截在地面传播的雷电流。

　　1、　做一A型水平、垂直接地体，接地电阻要求R≤1Ω 。

　　2、在机房做一个总汇集排，以保证地电位分布均匀，交流工作接地、安全保护接地、直流工作接地、避雷接地等四种接地共用一组接地装置。
