晶闸管智能控制模块应用(图)
2005/9/6 16:40:15
淄博市临淄银河高技术开发有限公司 供稿
产品介绍：
本节介绍的产品是晶闸管主电路和移相触发控制电路集成于一体的基础型模块。按输入形式分为三相和单相；按输出形式分为交流和直流。
产品用途：
广泛应用于不同行业各类用途，如：调温、调光、励磁、电镀、电解、电焊、等离子拉弧、充放电、稳压的电源装置，还可用于交流电机软起动和直流电机的一般性调速。
典型应用：

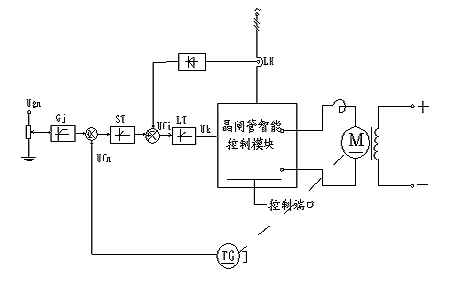

一、直流电机拖动
电路说明： 直流拖动系统由软起动部分,电流、转速PI调节器部分,功率调节部分（晶闸管智能控制模块）,电动机部分构成。
应用领域： 该系统可广泛用于吹塑、挤塑、印染（转速调定）、造纸、化工、冶金（拔丝、罗纹钢拉丝）、矿山、机床（龙门刨床、龙门铣头）、纺织、制糖等行业。

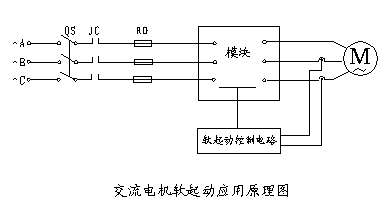

二、交流电机软起动
电路说明： 整个装置由机箱、软起动控制电路、功率调节、互感器、快熔等组成，软起动控制电路可由模拟电路、单片机、PLC、微机等形式完成。功率部分由晶闸管智能交流模块组成。软起动控制电路根据互感器采集信号发出控制信号，控制智能模块完成电机起动过程和运行中的各项要求。
应用领域： 交流电机软起动装置可广泛应用于整个工业领域，具有很多优良特点。

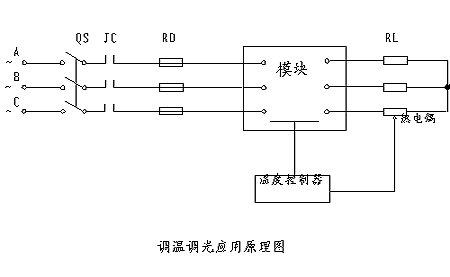

三、调温、调光
电路说明：此装置一般由晶闸管智能控制模块、温度控制器（仪表、PLC、微机）及温度检测部分组成。
应用领域：
1．各种热工窑炉（如：辊道窑、隧道窑、梭式窑、网带窑、电阻炉等）用于耐火材料生产、陶瓷加工，供暖设备等。
2．舞台调光、路灯节能控制。
3．各种扩散炉、高中频加热炉，如晶炉。
4．化工生产、加热设备、汽车尾气净化器加工设备

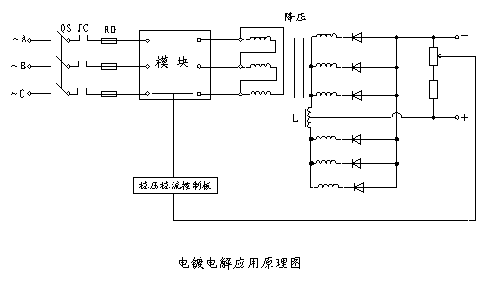

四、电镀、电解
电路说明：通过晶闸管智能控制模块控制变压器初级电压，变压器次级接双反星形（二极管）整流电路，变压器次级两个星点之间接一平衡电抗器L。通过稳压或稳流控制板形成闭环控制，达到电压或电流的稳定输出。
应用领域:
1. 各种零部件的生产，首饰加工，工艺品加工。
2. 化工、机械生产。
3. 纯净水生产制造设备。
4. 铝加工厂、钢厂、钢管厂等企业。

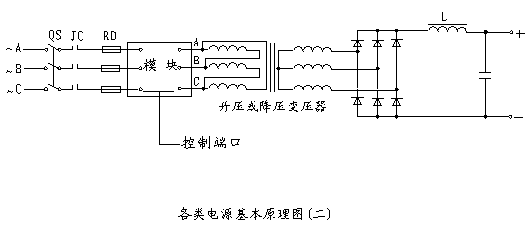

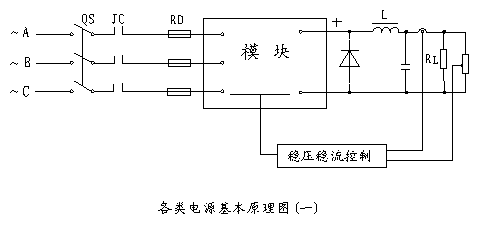

五、各类电源
电路说明：用晶闸管智能控制模块作功率调节部分，外加闭环控制，根据实际情况可做成具有各种功能适应不同需求的各类电源。
应用领域：广泛用于直流电动机、发电机励磁、直流屏（蓄电池充电），激光电源、充磁设备、ups电源等。
以上是我公司晶闸管智能模块主要的几个应用方向，仅供参考。我公司产品在其它领域仍有较广泛的应用前景，如无功补偿设备，超声波仪器等。
本节介绍的产品是晶闸管主电路和移相触发控制电路集成于一体的基础型模块。按输入形式分为三相和单相；按输出形式分为交流和直流。
产品用途：
广泛应用于不同行业各类用途，如：调温、调光、励磁、电镀、电解、电焊、等离子拉弧、充放电、稳压的电源装置，还可用于交流电机软起动和直流电机的一般性调速。
典型应用：
一、直流电机拖动
电路说明： 直流拖动系统由软起动部分,电流、转速PI调节器部分,功率调节部分（晶闸管智能控制模块）,电动机部分构成。
应用领域： 该系统可广泛用于吹塑、挤塑、印染（转速调定）、造纸、化工、冶金（拔丝、罗纹钢拉丝）、矿山、机床（龙门刨床、龙门铣头）、纺织、制糖等行业。
二、交流电机软起动
电路说明： 整个装置由机箱、软起动控制电路、功率调节、互感器、快熔等组成，软起动控制电路可由模拟电路、单片机、PLC、微机等形式完成。功率部分由晶闸管智能交流模块组成。软起动控制电路根据互感器采集信号发出控制信号，控制智能模块完成电机起动过程和运行中的各项要求。
应用领域： 交流电机软起动装置可广泛应用于整个工业领域，具有很多优良特点。
三、调温、调光
电路说明：此装置一般由晶闸管智能控制模块、温度控制器（仪表、PLC、微机）及温度检测部分组成。
应用领域：
1．各种热工窑炉（如：辊道窑、隧道窑、梭式窑、网带窑、电阻炉等）用于耐火材料生产、陶瓷加工，供暖设备等。
2．舞台调光、路灯节能控制。
3．各种扩散炉、高中频加热炉，如晶炉。
4．化工生产、加热设备、汽车尾气净化器加工设备
四、电镀、电解
电路说明：通过晶闸管智能控制模块控制变压器初级电压，变压器次级接双反星形（二极管）整流电路，变压器次级两个星点之间接一平衡电抗器L。通过稳压或稳流控制板形成闭环控制，达到电压或电流的稳定输出。
应用领域:
1. 各种零部件的生产，首饰加工，工艺品加工。
2. 化工、机械生产。
3. 纯净水生产制造设备。
4. 铝加工厂、钢厂、钢管厂等企业。
五、各类电源
电路说明：用晶闸管智能控制模块作功率调节部分，外加闭环控制，根据实际情况可做成具有各种功能适应不同需求的各类电源。
应用领域：广泛用于直流电动机、发电机励磁、直流屏（蓄电池充电），激光电源、充磁设备、ups电源等。
以上是我公司晶闸管智能模块主要的几个应用方向，仅供参考。我公司产品在其它领域仍有较广泛的应用前景，如无功补偿设备，超声波仪器等。
