恒流恒压控制模块应用(图)
2005/9/6 17:10:59
淄博市临淄银河高技术开发有限公司 供稿
产品介绍：
晶闸管恒流恒压控制模块是高度集成的反馈控制稳流稳压系统，内置大功率晶闸管芯片、移相控制电路、反馈控制电路、保护电路和线性电压、电流传感器，是新一代高科技电力调控产品.。该模块能在控制信号控制下完成恒流恒压功能，可由用户按要求设置恒流、恒压的先后顺序、恒定电流、恒定电压值。具有过流、过压、缺相保护，保证用电设备和模块安全。
产品用途：
1．电动机、发电机的励磁电源；
2．蓄电池充放电；
3．各种工业稳压稳流电源；
4．大功率整流电源装置的前级调压；
5．三相整流设备;
6．直流屏;
7．电镀设备;
8．恒流恒压控制设备。
典型应用：

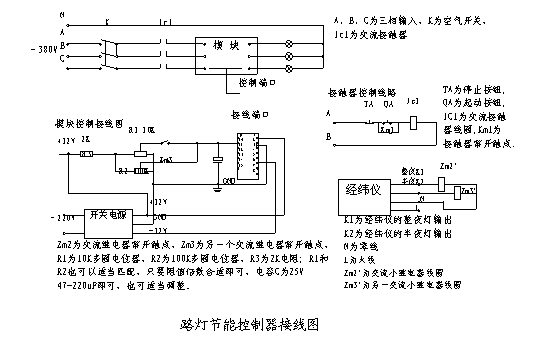

1．路灯节能控制器
电路说明： 该电路主要由恒压模块及经纬仪组成,可实现在每天不同时刻输出不同电压。在需要高亮度时，输出高电压；在需要低亮度时，输出低电压。从而达到节约电能的目的。

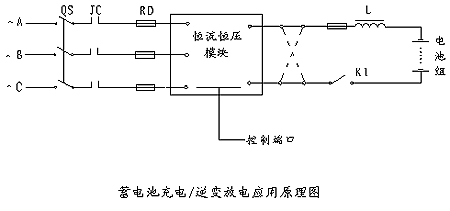

2．蓄电池充电、逆变放电
电路说明：此装置由恒流恒压模块、换相开关、平波电抗器组成。在逆变放电时，如交流侧断电，直流侧会通过晶闸管形成回路，瞬间通过大电流，导致保险丝烧毁，为防止这一现象发生，必须先断开直流侧开关，再断开交流侧电源。

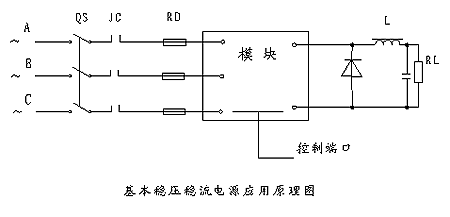

3．基本稳压稳流电源
电路说明：稳流稳压电路集成于模块内部，外围元件简单，输出电压连续可调。
应用领域：广泛应用于直流电动机、发电机励磁、蓄电池充电、激光电源、路灯节能、弧焊机电源、充磁设备、UPS电源等。

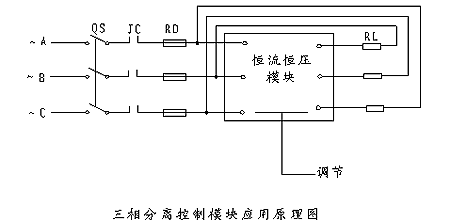

4． 恒流恒压三相分离控制模块的应用
电路说明：此电路负载为三角形连接方法，模块内部对三相电压自动检测，且实现三相分别控制。
应用领域：适合于电网三相电压不平衡或负载不对称场合下的三角形接线负载。

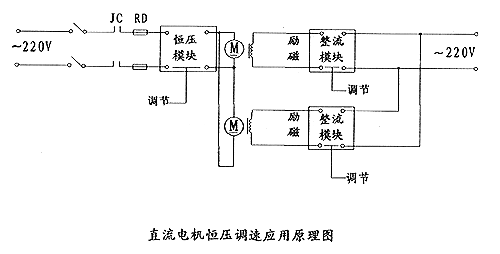

5．直流电机恒压调速
电路说明：在电机正常运转时，保持恒速。通过改变图示励磁正负极，可实现轻载电机反转。
晶闸管恒流恒压控制模块是高度集成的反馈控制稳流稳压系统，内置大功率晶闸管芯片、移相控制电路、反馈控制电路、保护电路和线性电压、电流传感器，是新一代高科技电力调控产品.。该模块能在控制信号控制下完成恒流恒压功能，可由用户按要求设置恒流、恒压的先后顺序、恒定电流、恒定电压值。具有过流、过压、缺相保护，保证用电设备和模块安全。
产品用途：
1．电动机、发电机的励磁电源；
2．蓄电池充放电；
3．各种工业稳压稳流电源；
4．大功率整流电源装置的前级调压；
5．三相整流设备;
6．直流屏;
7．电镀设备;
8．恒流恒压控制设备。
典型应用：
1．路灯节能控制器
电路说明： 该电路主要由恒压模块及经纬仪组成,可实现在每天不同时刻输出不同电压。在需要高亮度时，输出高电压；在需要低亮度时，输出低电压。从而达到节约电能的目的。
2．蓄电池充电、逆变放电
电路说明：此装置由恒流恒压模块、换相开关、平波电抗器组成。在逆变放电时，如交流侧断电，直流侧会通过晶闸管形成回路，瞬间通过大电流，导致保险丝烧毁，为防止这一现象发生，必须先断开直流侧开关，再断开交流侧电源。
3．基本稳压稳流电源
电路说明：稳流稳压电路集成于模块内部，外围元件简单，输出电压连续可调。
应用领域：广泛应用于直流电动机、发电机励磁、蓄电池充电、激光电源、路灯节能、弧焊机电源、充磁设备、UPS电源等。
4． 恒流恒压三相分离控制模块的应用
电路说明：此电路负载为三角形连接方法，模块内部对三相电压自动检测，且实现三相分别控制。
应用领域：适合于电网三相电压不平衡或负载不对称场合下的三角形接线负载。
5．直流电机恒压调速
电路说明：在电机正常运转时，保持恒速。通过改变图示励磁正负极，可实现轻载电机反转。
