凌特推出双I2C电源监视器和裕度控制器(图)

2006/1/16 15:05:49   电源在线网
分享到:

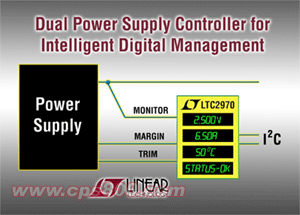

  凌特公司推出用于在高可用性系统中对电源进行数字管理的双 I2C 电源监视器和裕度控制器 LTC2970。该器件为数字电源管理提供了最佳的数字与模拟的融合。其 I2C 数字接口、14 位 ADC、高准确度基准和电流输出 DAC 向数字电源设计师们提供了他们所需的功能:模拟电源的数字控制。LTC2970 可与大多数电源一起使用,允许设计师选择具有模拟控制环路的最佳 DC-DC 转换器,这样的模拟控制环路提供对输出电压的平滑控制并具有快速瞬态响应。片上基准和 14 位ΔΣ A/D 转换器确保准确测量电源电压、负载电流或温度。两个电压缓冲 8 位 DAC 驱动该电源的反馈节点以提高准确度,或者可以用一个慢速、线性电压伺服环路对输出电压进行微调和裕度控制以对该 DAC 编程。这使得 LTC2970 在样机阶段确定电源灵敏度或在生产中测试制造偏差时非常有用。



  该集成电路卓越的准确度允许它在较宽的工作条件范围内精确地跟随每个电源的输出电压,同时在紧凑的 4mm x 5mm QFN 封装中集成所有必要功能。大量的用户可配置故障监视功能通过在初始故障发生之前向系统主机发出报警信号而使可靠性得到提高。LTC2970 的ΔΣ 架构专门用来平均电源噪声,并使 LTC2970 不受快速瞬态影响。用于 DAC 输出的负载地基准点最大限度地缩小了误差,否则在有地反跳的电源系统中会出现这样的误差。通过选择两个电阻的值,用户可以选择恰当的分辨率,从而提供一个重要的硬件范围限制,超出这个限制范围可能就不再驱动电源。LTC2970 的智能数字电源管理非常适用于控制和监视 DC-DC 转换器,以及用于电源遥测和各种板载诊断功能。

  与 LTC2970 的所有通信都通过工业标准 I2C 总线进行。它支持基本的数字电源指令,如设置精确的输出电压、输出电压回读、输出电流回读、裕度增大和裕度减小,还允许设置过压/欠压和过流/欠流限制。LTC2970-1 包含跟踪功能,能以控制方式接通或断开多个电源。LTC2970/LTC2970-1 规格工作在商用和工业温度范围,以 1,000 片为单位批量购买,每片起价均为 3.99 美元。

  性能概要:LTC2970

  ·采用 8 位 DAC 以高度准确的电压编程和裕度控制

  ·自动跟随已编程电压

  ·片上基准漂移低于 10ppm/oC

  ·差分输入,总未调整误差低于 ±0.2% 的 14 位 ΔΣ ADC

  ·通过 I2C 提供大量的用户可配置故障报告

  ·片上温度传感器

  ·28 引线 SSOP 和 24 引线 QFN 封装
