凌力尔特推出双路电流模式 PWM 降压型 DC/DC 转换器(图)
采用 TSSOP-20E 封装的 1.5MHz、25V 双路降压型 DC/DC 转换器每通道提供 2A 电流

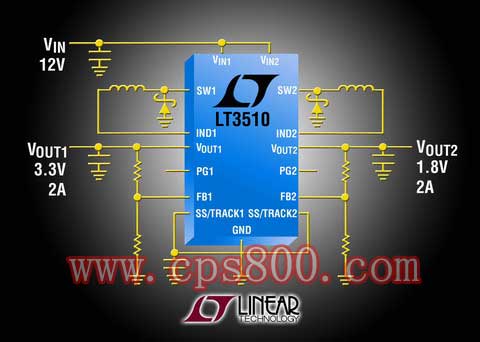

凌力尔特(Linear Technology Corporation)日前推出双路电流模式 PWM 降压型 DC/DC 转换器 LT3510,该器件采用 20 引线 TSSOP-20E 封装,具有两个 2.5A 的内部电源开关。每通道能够以高达 88% 的效率提供高达 2A 的连续输出电流。每通道独立的输入电压、反馈、软启动和电源良好引脚简化了复杂的电源跟踪和排序需求。LT3510 的 3.3V 至 25V宽输入范围使其非常适合调节不同种类的电源,这包括 5V 和 12V 电源轨、未稳压的墙上变压器、铅酸电池和分布式电源。用户可在 250kHz 至 1.5MHz 范围内对LT3510 的开关频率编程,从而在效率和外部组件尺寸之间取得最佳平衡。
LT3510 的两个转换器都可同步到外部时钟输入或内部振荡器,并在通道之间保持 180o 的相移,以减小电压纹波和输入电容器尺寸。0.80V 的内部基准允许低于 1V 的输出电压,这是为最新一代低压 DSP 和微控制器供电所需要的。输出之间的独立、顺序、比例或绝对跟踪操作可轻松实现。低压差内部开关实现高达 95% 的占空比,同时内部逐周期限流保护该器件免受短路输出影响。小电流(<10uA)停机可延长电池供电系统的运行时间。
采用耐热增强型 TSSOP-20 封装的 LT3510EFE 有现货供应。还有“I”级温度版本的 LT3510IFE。以 1,000 片为单位批量购买,每片起价分别为 3.25 美元和 3.90 美元。
性能概要:
• 宽输入范围:3.3V 至 25V
• 两个具有 2A 输出能力的开关稳压器
• 每个稳压器独立供电
• 250kHz 至 1.5MHz 可调/可同步固定频率工作
• 反相开关
• 输出可并联
• 输出之间独立、顺序、比例或绝对跟踪操作
• 独立软启动和电源良好引脚
• 增强的短路保护
• 低压差:最大占空比为 95%
• 小停机电流:<10uA
• 具有裸露引线框架的 20 引线 TSSOP 封装
LT3510 的两个转换器都可同步到外部时钟输入或内部振荡器,并在通道之间保持 180o 的相移,以减小电压纹波和输入电容器尺寸。0.80V 的内部基准允许低于 1V 的输出电压,这是为最新一代低压 DSP 和微控制器供电所需要的。输出之间的独立、顺序、比例或绝对跟踪操作可轻松实现。低压差内部开关实现高达 95% 的占空比,同时内部逐周期限流保护该器件免受短路输出影响。小电流(<10uA)停机可延长电池供电系统的运行时间。
采用耐热增强型 TSSOP-20 封装的 LT3510EFE 有现货供应。还有“I”级温度版本的 LT3510IFE。以 1,000 片为单位批量购买,每片起价分别为 3.25 美元和 3.90 美元。
性能概要:
• 宽输入范围:3.3V 至 25V
• 两个具有 2A 输出能力的开关稳压器
• 每个稳压器独立供电
• 250kHz 至 1.5MHz 可调/可同步固定频率工作
• 反相开关
• 输出可并联
• 输出之间独立、顺序、比例或绝对跟踪操作
• 独立软启动和电源良好引脚
• 增强的短路保护
• 低压差:最大占空比为 95%
• 小停机电流:<10uA
• 具有裸露引线框架的 20 引线 TSSOP 封装
