5月18日，凌特公司推出的新型高性能正交调制器为从基带到 850 ~ 965MHz 频带的直接转换而优化，可为 GSM、EDGE、CDMA2000 基站和 900MHz RFID 阅读器组成经济的解决方案。LT5558 的 I（同相）和 Q（正交相位）基带输入提供了高阻抗和一个 2.1V 的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。其直接至射频发送器架构使基站设计师能够实现高性能，同时减少器件数、缩小解决方案尺寸并节省系统成本。该产品具有卓越的线性度，在 900MHz 时的 OIP3（输出 3 阶截取点）为 22.4dBm，OIP2（输出 2 阶截取点）为 65dBm。此外，LT5558 具有 -158dBm/Hz 的低噪声层，镜频抑制为 -49dBc，LO 泄漏为 -43.7dBm。这个器件满足或超过了 GSM 蜂窝基站以及其它高性能无线基础设施发送器的动态范围要求。

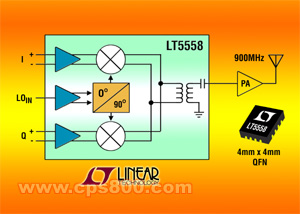

LT5558 具有两个匹配的高线性度混频器、一个精确 0o 和 90o移相器、一个具集成缓冲器的 50Ω LO 输入和一个输出在 600MHz 至 1100MHz 频带范围内匹配到 50Ω 的片上射频变压器。该射频变压器汇总来自I 和 Q 通道混频器输出的已调制信号，在无需外部匹配组件的情况下，将所得的差分信号转换成单端、50Ω 输出。
两个片上混频器已进行很好的平衡，具有卓越的 LO 泄漏性能。在LO 输入驱动电平为 0dBm 时，于 900MHz 射频输出的泄漏在未校准情况下仅为 -43.7dBm。类似地，片上精确移相器的准确度很高（失配误差小于 0.5o），从而实现了 -49dBc 的未校准镜频抑制性能。
LT5558 用单一 5V 电源工作。典型工作电流为 108mA。该器件还可以用 ENABLE 引脚关断。禁止工作时，该芯片最多消耗 50uA 静态电流以节省功率。就半双工或时分复用工作模式而言，该芯片可以用 ENABLE 引脚迅速接通和断开。
LT5558 采用 16 引脚 4mm x 4mm 表面贴装 QFN 封装。以 1,000 片为单位批量购买，每片起价为 5.35 美元，并立刻有现货供应。
LT5558 具有两个匹配的高线性度混频器、一个精确 0o 和 90o移相器、一个具集成缓冲器的 50Ω LO 输入和一个输出在 600MHz 至 1100MHz 频带范围内匹配到 50Ω 的片上射频变压器。该射频变压器汇总来自I 和 Q 通道混频器输出的已调制信号，在无需外部匹配组件的情况下，将所得的差分信号转换成单端、50Ω 输出。
两个片上混频器已进行很好的平衡，具有卓越的 LO 泄漏性能。在LO 输入驱动电平为 0dBm 时，于 900MHz 射频输出的泄漏在未校准情况下仅为 -43.7dBm。类似地，片上精确移相器的准确度很高（失配误差小于 0.5o），从而实现了 -49dBc 的未校准镜频抑制性能。
LT5558 用单一 5V 电源工作。典型工作电流为 108mA。该器件还可以用 ENABLE 引脚关断。禁止工作时，该芯片最多消耗 50uA 静态电流以节省功率。就半双工或时分复用工作模式而言，该芯片可以用 ENABLE 引脚迅速接通和断开。
LT5558 采用 16 引脚 4mm x 4mm 表面贴装 QFN 封装。以 1,000 片为单位批量购买，每片起价为 5.35 美元，并立刻有现货供应。
