莱姆电子推出用于绝缘电流测量的Minisens ASIC 传感器

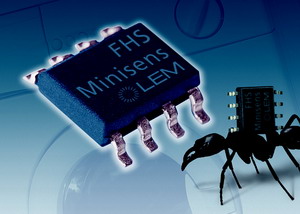

中国北京，2007年12月7日——北京莱姆电子今天宣布，推出一款微型集成电路传感器－Minisens ，用于高达 100 kHz 的 AC 与 DC 绝缘电流测量。这种新元件提供无插入损耗的完全绝缘（无需光耦）和高灵敏度（每安培初级电流 20 mV 到 200 mV）。它可以作为一个 SMD 器件直接安装在印刷电路板上，降低制造成本。

    Minisens 在一个混合信号 ASIC 中集成了霍尔效应传感器和一个磁选机（magnetic concentrator），无需附加的磁芯就可以作直接的电流测量。由于采用无接触式测量，电流不需要流过器件，因此可测的电流水平几乎不受限制。唯一的限制因素是初级导体的热容量。电流的载体可以是 Minisens 所在 PCB 上的一根走线（或多根走线），也可以是 IC 上、下的一根电缆或总线。初级导体有无限的设计可能性，可以测量到 70A 甚至更高的电流。

   片上的非易失存储器可以用于配置 ASIC 的许多参数：传感器增益、偏移、极性、温漂和增益算法（与 VDD 成正比或与 VDD 无关）的调整。有两种输出：一种带滤波，以限制噪声带宽；另一种不带滤波，响应时间小于 3 微秒。

    通过 PCB 设计可以增加电气绝缘等级和输出灵敏度。例如，IC 对侧的一根初级走线有最佳的绝缘；而相同面上的一根走线有最高的灵敏度。它作为标准 PCB 装配工艺的部件安装，使制造成本降至最低。

    Minisens 采用单 5V 电源。为减少功耗，用可选输入端能将 Minisens 切换到等待模式。传感器采用 CMOS 工艺制造，SO-8 IC 封装。

    不同的 IC 结构以及灵活的 PCB 设计相结合，造就了这一功能强大但价格合理的电流传感器方案。绝缘电流的测量应用广泛，为白色家电、空调等以往无法触及的领域开辟了机会。Minisens 亦将能够实现增强的电机控制以获得节能效果，而以往采用的都是分流器等其它方法。
