凌力尔特推出新高线性度直接转换 I/Q 解调器(图)

800MHz 至 2.7GHz 直接转换 I/Q 解调器为 3G、WiMAX 基站和 RFID 阅读器提供高性能

2007 年 2 月 26 日 － 北京 － 凌力尔特（Linear Technology Corporation）推出新的高线性度直接转换 I/Q 解调器 LT5575，该器件极大地降低了 3G 和 WiMAX 基站接收器的成本。LT5575 具有 800MHz 至 2.7GHz 的宽工作频率范围，因此用一个器件就覆盖了所有蜂窝和 3G 基础设施、WiMAX 和 RFID 系统的频带。该器件能够将射频信号直接转换成 DC 或低频基带信号，从而简化了接收器设计、减少了组件数并允许使用较低成本的低频组件。LT5575 在 900MHz 时具有卓越的 28dBm IIP3 和 54.1dBm IIP2，在 1.9GHz 时的 IIP3 为 22.6dBm，IIP2 为 60dBm。此外，这个器件的转换增益为 3dB，加之 12.7dB 的 DSB 噪声指数，因此该器件可实现卓越的接收器动态范围。其 I（同相）和 Q （正交相位）输出的典型幅度和相位匹配范围分别为 0.04dB 和 0.6 度，从而实现了前所未有的解调准确度。

　　LT5575 能够支持覆盖 850MHz GSM/EDGE 频带和 1.9GHz/2.1GHz 3G 无线业务（包括 CDMA2000、WCDMA、UMTS 和 TD-SCDMA）的多频带基站。该器件非常适用于单载波微基站和皮基站，低成本架构是这类基站的关键要求。LT5575 的性能也非常适合 2.6GHz WiMAX 基站，还适合在微波无线电链路或卫星接收器中用作中频解调器。此外，LT5575 在 900MHz 时的高 13.2dBm P1dB（1dB 压缩点）性能使其成为高性能 RFID 阅读器的卓越解调器。

　　LT5575 集成了两个相互匹配的高线性度混频器。它们由一个具片内精准 0° 和 90° 移相器的低噪声、缓冲 LO（本机振荡器）进行正交驱动。两个混频器产生准确的 I 和 Q 解调输出，能够支持从 DC 直到 490MHz 的基带带宽。射频和 LO 输入端都具有集成的片上变压器，实现了 50Ω 的宽带匹配和单端工作。这简化了设计并降低了成本。

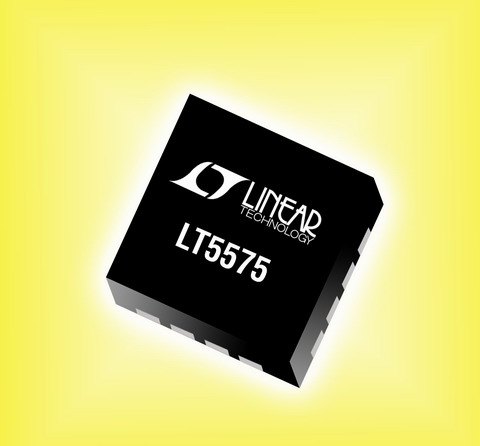

　　LT5575 用单 5V 电源工作，消耗 132mA 静态电源电流。该器件采用 16 引线 4mm x 4mm QFN 封装。以 1,000 片为单位批量购买，每片起价为 7.75 美元，有现货供应。
