凌力尔特新品：1.5Msps 低功率模数转换器(图)

1.5Msps、14 位 ADC 同时对 6 个差分输入采样

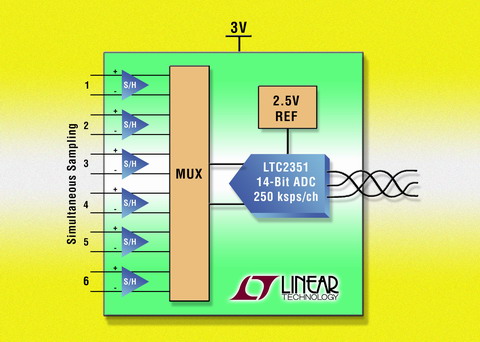

　　凌力尔特日前推出 1.5Msps 低功率模数转换器（ADC）LTC2351-14，该器件具有 6 个同时采样的差分输入，用单一 3.3V 电源工作，典型功耗为 16.5mW。LTC2351-14 具有 6 个单独的取样与保持放大器、一个多路复用器和一个 ADC，非常适用于多相电源测量、多相电动机控制、数据采集系统和不间断的电源。LTC2351-14 采用 32 引脚（5mm x 5mm）QFN 封装，可用来设计紧凑、由电池供电和便携式的数据采集系统。

　　LTC2351-14 未进行转换时，功耗还能进一步降低。在内部 2.5V 基准保持有效的打盹模式下，功耗为 4.5mW，而在所有内部电路断电的休眠模式下，功耗为 12uW。可以采用一个外部基准将内部 2.5V 基准过驱动至高达模拟电源电压。

　　LTC2351-14 有三输入选择线，用来配置需要转换的差分输入数量。因此可实现较高的速度，从一个在 1.5Msps 的差分输入至 6 个在 250ksps 的差分输入。6 个转换结果通过 3 线接口顺序提供给高速 DSP 串行端口。这个 ADC 还具有一个独立的数字输出电源引脚和一条双极性/单极性输入线，用于选择 ±1.25V 双极性或 0V 至 2.5V 单极性输入范围。

　　就较低分辨率的应用而言，凌力尔特公司还将推出引脚和代码兼容的 12 位 ADC LTC2351-12。LTC2351-14 和 LTC2351-12 都可在商用和工业温度范围内工作。以 1,000 片为单位批量购买，每片 LTC2351-14 的起价为 9.45 美元，而每片 LTC2351-12 的起价为 6.95 美元。

性能概要：
• 具有 6 个同时采样差分输入的 1.5Msps ADC
• 每通道的采样速率为 250ksps
• 低功耗
- 工作时（16.5mW）
- 打盹停机模式（4.5mW）
- 休眠停机模式（12uW）
• 用单一 3.3V 电源工作
• 2.5V 内部基准
• 75dB SINAD
• 0V 至 2.5V 单极性/±1.25V 双极性差分输入范围
• 3 线串行接口
• 在 100kHz 时共模抑制比为 83dB
• 32 引脚（5mm x 5mm）QFN 封装
