混合信号IC设计公司Primarion于美国时间24日宣布推出业界首款双输出数字同步DC/DC控制器-PX7522。该器件适合用于电信、数据通信、计算和存储应用的DC/DC转换器。
PX7522可以配置成提供两个独立的稳压输出,或者在单输出模式下的双相位输出,支持DCR和RDSon电流感应拓扑结构,0.5V到8V的宽输出范围。该器件是高度可配置的控制IC,利用PMBus和片上非易失性存储器,可以实现更广泛的用户友好的控制和实时系统监测。“PX7522的高度灵活性和双输出特性以及用于系统通信的PMBus,让OEM使用该器件更具成本效益。” MicroTech Consultants公司总裁Mohan Mankikar表示,“PX7522将促进数字电源解决方案在市场上广泛的采用。”
PX7522的控制功能利用了数字技术,提供了适应性强、稳定且灵活的解决方案。该器件集成了行业标准I2C PMBus串行接口用于控制和监控,可以让电源设计师快速地优化设计并实时监测系统性能。“PX7522以及DiPOL产品系列解决了两个对于OEM越来越重要的问题:首先是产品面市时间问题,其次是简单的系统级通信。”Primarion公司营销副总载Deepak Savadatti表示,“利用PX7522以及DiPOL系列产品,和简单的图形用户界面,设计师可以很容易地快速完成系统设计。GUI可以让设计师执行设计分析和优化,完全不必花时间来进行软件编程。”
利用Primarion公司的GUI,设计师可以简单地通过I2C串行接口进行配置的加载、编辑和保存。利用这些配置,控制器可以实现实时地对设计师之前的配置设置进行实时调节,从而准确地优化性能,没有访问外部存储器带来的延时问题。如果采用其他技术,很多这些可配置功能通常都需要一个外部微控制器。完全数字控制、PMBus接口和界面友好的GUI,让工程师可以对一个已经存在的系统优化PX7522的电源管理性能。“利用PX7522实现的电源解决方案对于那些需要电源监控、排序、动态控制等复杂功能的电源来说,可以实现比采用外部微控制器的传统方案更大的灵活性、更小的占板面积和更低的BOM成本。” Deepak指出。

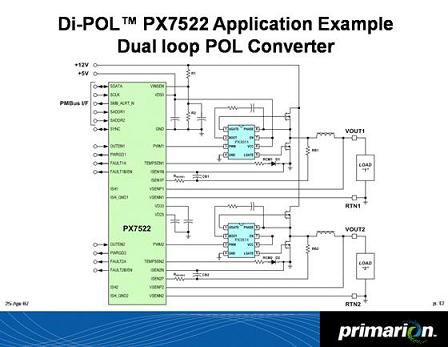

图:Di-POL PX7522应用实例。
PX7522工作在单个+5V电源上,开关频率范围为150KHz到1MHz。在单输出工作模式下,相位之间准确分配的特点可以实现支持更高功率的多相位工作要求。PX7522通过内部校准实现很高的精度,这种校准是在启动时内部测试和纠正系统级电流感应误差源来实现的。可编程的电流感应温度补偿允许设计师通过调节响应来在温度变化下获得最高精度。
