凌力尔特推出集成式白光 LED 驱动器 LTC3230

具两个 LDO 的 5 路输出 25mA/LED 驱动器工作电压低至 2.7V

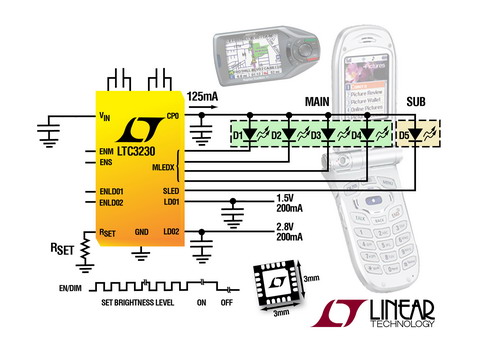

    凌力尔特公司（Linear Technology Corporation）推出具有两个 LDO 稳压器的集成式白光 LED 驱动器 LTC3230，该器件在便携式电子产品中用于驱动主和副 LED 显示屏和提供低压系统电源轨，并采用了紧凑型 3mm x 3mm QFN 封装。LTC3230 驱动多达 5 个 25mA LED 电流源，提供 125mA 的总输出电流，集成了两个 200mA LDO ，具有单独的使能引脚以及分别低至 1.2V 和 1.8V 的引脚可选输出电压。LTC3230 的 2.7V 至 5.5V输入电压范围已经为单节锂离子/聚合物应用而优化。用锂离子电池（标称值为 3.6V）驱动时，效率达到 91%，静态电流仅为 400uA，最大限度地延长了电池工作时间。LTC3230 仅需要 6 个小型电容器和一个电阻器就可组成纤巧扁平（封装占板面积 <9mm2，高度为 0.75mm）的解决方案。

    LTC3230 的 900kHz、高效率多模式 1x/1.5x/2x 充电泵以低噪声恒定频率工作，自动基于 VIN 和 LED 正向电压情况优化效率。该器件在 1x 模式中上电，并在任一被使能的 LED 电流源接近压降状态时自动切换至升压模式 (1.5x) 。随后的压降将把该器件切换至 2x 模式。主/副显示屏的最大电流用单个电阻器设置。LED 电流用精确的内部电流源控制，所有显示屏的亮度、调光和 ON/OFF 控制都通过简单的单线接口实现。

    LTC3230 有 32 个亮度级用于主和副显示屏。内部电路防止在启动和模式切换时出现浪涌电流和过大的输入噪声。内部电路防止启动和模式切换时出现浪涌电流和过大的输入噪声。器件还具有热限制和开路/短路 LED 保护。

    LTC3230EUD 采用 20 引线 QFN（3mm x 3mm）封装，现已供货。以 1,000 片为单位批量购买，每片起价为 1.55 美元。

性能概要：
• 高达 91% 的效率，无电感器
• 多模式、自动切换 1x/1.5x/2x 充电泵
• 高达 125mA 的总输出电流
• 5 个 25mA 电流源可用作主（4）和副（1）LED 驱动器
• LED ON/OFF、亮度级可用单线接口配置
• 32:1 线性 LED 亮度控制
• 两个 200mA 线性稳压器具有引脚可选的输出电压
• 低噪声、恒定频率工作
• 内部软启动限制在启动和模式切换时的浪涌电流
• 热限制和开路/短路 LED 保护
• 2.7V 至 5.5V 输入电压范围
• 3mm x 3mm x 0.75mm QFN-20 封装
