凌力尔特大功率双输出多相降压型 DC/DC 控制器

LTC3811具差分输出电压采样、跟踪和 PLL

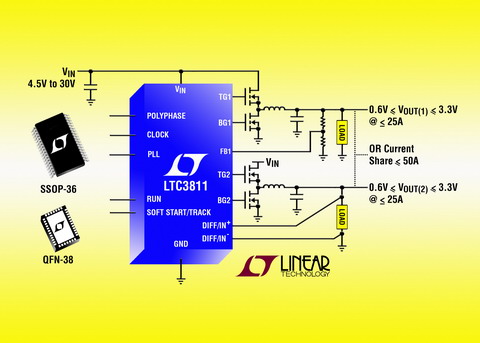

    凌力尔特公司（Linear Technology Corporation）推出具有多相工作、差分输出电压采样和集成式锁相环（PLL）同步功能的双输出同步降压型 DC/DC 控制器 LTC3811。就大电流应用（高达 200A）而言，多达 12 个相位可以并联和采用不同相的时钟，以最大限度地降低输入和输出滤波要求。差分放大器提供了真正的输出电压远端采样, 因而能够在由于通孔、走线和互连线而产生IR损耗的场合实现高准确度的稳压。应用包括大电流 ASIC 电源、电源分布式总线、大功率音频放大器和网络服务器。

    LTC3811 全部采用 N 沟道 MOSFET、用 4.5V 至 30V 的输入电压工作，为 0.6V至 3.3V 的低输出电压而优化。内置 0.9Ω 强大的栅极驱动器最大限度地降低了 MOSFET 的开关损耗，就电流非常大的应用而言，允许多个 MOSFET 并联使用。工作频率可以设置在250kHz至750kHz的范围内，也可利用内部锁相环（PLL）使之同步至一个外部时钟（范围为150kHz至900kHz）。LTC3811 采用峰值电流模式控制，具有 65ns 的最短接通时间，几乎实时就可响应瞬态事件。另外，LTC3811 的限流采样门限从 24mV 至 85mV 可编程，允许使用输出电感器压降 DCR 采样或使用分立采样电阻。在这两种情况下，限流值都是用户可编程的，确保在输出电流最大时实现最佳系统效率和卓越的控制。

    LTC3811的V_REF准确度在 -40°C 至 85°C 的工作温度范围内达到了业界最佳的 ±0.5% 。跟踪和排序功能实现了多个电源上电和断电的优化。其它特点包括一个用于IC电源和栅极驱动的内置 LDO、可编程软起动、两个电源良好信号和外部V_CC 控制 (在选择外部电压给芯片供电时使用)。

    LTC3811 采用 36 引线 SSOP 或 38 引线 5mm x 7mm QFN 封装。以 1,000 片为单位批量购买，每片起价为 3.75 美元。

性能概要：
·多相工作 ── 多达 12 个相
·大电流 ── 高达 200A
·4.5V 至 30V 的宽输入电压范围
·双输出为 0.6V 至 3.3V 的低压而优化
·250kHz 至 750kHz 的可编程固定工作频率
·用锁相环（PLL）可同步至 150kHz 至 900kHz
·用于远端输出电压采样的真正差分放大器
·在 -40oC 至 85oC 的工作温度范围内实现 ±0.50%、0.6V 的 VREF 准确度
·上电/断电跟踪和排序
·峰值电流模式控制
·可选 DCR 或电流采样电阻
·可编程的限流值
