安森美最新GreenPoint™参考设计超越“能源之星”要求

高能效的5W交流-直流适配器公开参考设计还易于修改,用作无绳电话充电器的低功率、单输出电压适配器

2008/2/25 13:42:13   电源在线网
分享到:

    安森美半导体(ON Semiconductor)推出用于恒流恒压(CCCV)手机充电器的5瓦(W)交流-直流(ac-dc)适配器GreenPointTM公开参考设计。这参考设计具有高电源工作效率和低待机能耗,超越美国“能源之星”(ENERGY STAR®)针对单输出ac-dc和ac-ac外置电源的1.1版本要求。这参考设计易于修改,也能用作无绳电话充电器的低功率、单输出电压适配器。

    这参考设计解决方案的电源工作效率在120 Vac条件下达到70%,在230 Vac条件下达65%,超越“能源之星”对这两种输入条件下最低63.5%的能效标准。在待机模式,这解决方案在   120 Vac和240 Vac条件下分别仅消耗75毫瓦(mW)和90 mW的功率,均超越“能源之星”对这两种输入条件下0.5 W(即500 mW)功耗的要求。此外,这设计还符合美国联邦通信委员会(FCC)的Part 15 Level B电磁干扰(EMI)要求。

    安森美半导体汽车和电源管理部高级副总裁兼总经理威廉思(Andy Williams)说:“安森美半导体的5 W GreenPoint™参考设计扩充了我们的ac-dc适配器高能效解决方案的电源范畴。这公开参考设计仅是又一明证,彰显安森美半导体不断致力于帮助客户缩短设计周期,并使他们的电源设计符合全球不同的能效标准,并为世界各地的消费者提供更加绿色的电源技术解决方案。”

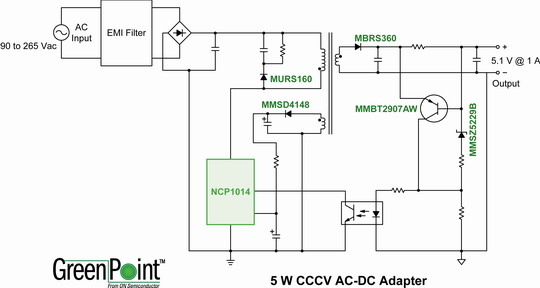

    这5 W ac-dc适配器参考设计提供适配器的全部功能模块,利用安森美半导体的数款电源管理器件,并采用安森美半导体领先的分立元器件系列,实现了优异的能效性能。

参考设计中的关键产品包括:

  • NCP1014这单片开关稳压器集成了1个固定频率电流模式控制器和1个700 V MOSFET。这器件的功能特性包括软启动、频率抖动、短路保护、跳周期和最大峰值电流设定点。NCP1014采用PDIP-7封装的版本每1,000片的批量单价为0.41至0.43美元,而采用SOT-223封装的版本每4,000片的批量单价为0.43美元。
  • MURS160这1安培(A)、600 V超快整流器采用SMB封装,每2,500片的批量单价为0.20美元。
  • MBRS360这3 A、60 V肖特基整流器采用SMC封装,每2,500片的批量单价为0.33美元。
  • MMSD4148这100 V开关二极管采用SOD-123封装,每10,000片的批量单价为0.04美元。
  • MMSZ5229B这500 mW齐纳二极管采用SOD-123封装,每3,000片的批量单价为0.04美元。
  • MMBT2907AWPNP晶体管采用TO-92封装,每5,000片的批量单价为0.08美元。

所有这些器件都符合RoHS指令要求,并以无铅封装供货。
