电磁兼容设计及测试:选型篇

2009/1/26 19:48:41   电源在线网
分享到:

产品选型篇

    经过企业内部相关负责人的评审之后,完善需求分析报告,然后是项目立项,项目立项需要组建项目组,把软件、硬件、结构、测试等人员安排到项目组中,分配各自的职责。项目开发的下一阶段是项目概要设计,将项目分解成多个功能模块,运用WBS分解结构对项目进行功能分解细化,根据工作量安排时间,安排具体人员。整理项目概要设计报告,总体对项目进行评估,确定使用电源类型,电源分布情况,电源隔离滤波方式,系统接地方式,产品屏蔽,产品结构采用屏蔽设计,采用屏蔽机箱机壳,分析信号类型,对雷电、静电、群脉冲等干扰采取防护措施。

    产品概要设计报告出来后要经过相关人员评审,分析实现方式是否合理,实施方案是否可行,由评审人员给出评审报告,项目组结合评审报告对概要设计进行修改后,进入产品详细设计阶段,这阶段的内容包括原理图设计、PCB设计、PCB采购及焊接、软件编写、功能调试等过程,原理图设计应考虑到电磁兼容方面的影响,对板级电源增加滤波电容,对信号的接口部分增加滤波电路,根据信号类型,选择合适的滤波电路,若信号为低频型号,应选择低通滤波电路,计算合适的截至频率,选择对应的电阻、电容等。另对接口部分设计大电流泄放回路,设置防雷器件,做到第三级的防雷。

    一、元器件选型

    我们常用的电子器件主要包括有源器件和无源器件两种类型,有源器件主要指IC和模块电路等器件,无源器件主要是指电阻、电容、电感等元件。下面分别对这两种类型元件的选型、在电磁兼容方面要考虑的问题做一些介绍。

    有源器件EMC选型

    工作电压宽的EMC特性好,工作电压低的EMC特性好,在设计允许的范围内延时大(通常所说的速度慢)特性好一些,静态电流小、功耗小的比大的特性好,贴片封装的器件的EMC性能好于插装器件。

    无源器件选型

    无源器件在我们的应用中通常包括电阻、电容、电感等,对于无源器件的选型我们要注意这些元件的频率特性和分布参数。

    无源器件在某些频率下,会表现出不同特性,一些电阻在高频时拥有电感的特性,如线绕电阻,电解电容的低频特性好,高频特性差,而薄膜电容和瓷片电容高频特性较好,但通常容量较小。考虑温度对元器件的影响,根据设计原理,选用各种温度特性的器件。

    二、印制板设计

    印制板设计时,要考虑到干扰对系统的影响,将电路的模拟部分和数字部分的电路严格分开,对核心电路重点防护,将系统地线环绕,并布线尽可能粗,电源增加滤波电路,采用DC-DC隔离,信号采用光电隔离,设计隔离电源,分析容易产生干扰的部分(如时钟电路、通讯电路等)和容易被干扰的部分(如模拟采样电路等),对这两种类型的电路分别采取措施。对于干扰元件采取抑制措施,对敏感元件采取隔离和保护措施,并且将它们在空间和电气上拉开距离。在板级设计时,还要注意元器件放置要远离印制板边沿,这对防护空气放电是有利的。

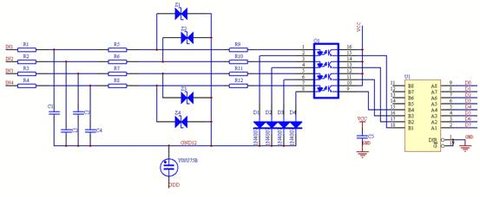

    采样电路的原理图设计参见图1:

    电路的合理布局可以降低干扰,提高电磁兼容性能。按照电路的功能划分若干个功能模块,分析每个模块的干扰源与敏感信号,以便进行特殊处理。
