凌力尔特推出USB OTG和过压保护的开关电源管理器

在一个紧凑的12mm2占板面积中

    日前，凌力尔特公司(Linear Technology Corporation)推出一个电源管理器IC系列的最新成员LTC4160和LTC4160-1，该系列IC用于单节锂离子/聚合物电池应用，其中包括媒体播放器、个人导航设备、数码相机、PDA和智能电话。LTC4160/-1具有一个双向开关电源管理器，该管理器可从USB为应用供电并给电池充电。同一个开关稳压器反向工作时，可从电池获得功率，无需任何额外组件，就可为USB On-The-Go (OTG)应用产生5V电压并提供500mA电流。从USB供电时LTC4160/-1具有自动负载优先处理功能，还具有输入过压保护电路、一个独立的电池充电器和一个理想二极管，所有这些组件都在一个紧凑和超低扁平(0.55mm)3mmx4mm UTQFN封装中。LTC4160-1提供4.1V电池浮动电压，从而允许高温安全容限，同时LTC4160具有4.2V最终充电电压，以实现优化的电池运行时间。

    片上开关稳压器还具有100mA和500mA的可编程输入电流限制，以实现增强的USB兼容性，以及具有设置为高达1.2A的交流适配器输入电流限制。就快速充电而言，LTC4160/-1几乎可将从USB端口获得的2.5W功率全部转换成充电电流，从而从一个500mA限制的USB电源实现了高达600mA的充电电流，从交流适配器实现了高达1.2A的充电电流。该器件提供一个过压保护(OVP)控制电路，该电路防止偶然的高瞬态电压应用对输入的损坏。甚至当该IC正在为USB OTG供电时，该OVP电路也可以保护USB端口。

    LTC4160/¬-1具有自动负载优先处理功能的电源通路(PowerPath™)控制可无缝地管理多种输入电源之间的电源通路，如交流适配器或USB端口和锂离子/聚合物电池，同时优先向系统负载供电。甚至在电池完全放电的情况下，该IC的“即时接通”工作也能确保系统负载供电。

    LTC4160/-1的开关稳压器具有电池跟踪(Bat-Track™)自适应输出控制，通过保持输出电压比电池电压高约300mV，这极大地提高了电池充电器的效率。当输入电源受限或未提供时，内部180mΩ理想二极管加上可选外部理想二极管控制器从电池到负载提供一条低损耗电源通路。LTC4160/-1的独立电池充电器具有自主工作能力，可简化设计并消除对实现充电终止的外部微处理器的需求。为了节省电池能量，LTC4160/-1在暂停模式从电池吸取<4uA的电流，而在理想二极管模式则吸取<8uA。

    LTC4160和LTC4160-1有现货供应，采用紧凑、超薄(0.55mm)3mm×4mm 20引脚QFN封装。以1,000片为单位批量购买，每片价格为2.85美元。如需更多信息，请登录www.linear.com.cn。

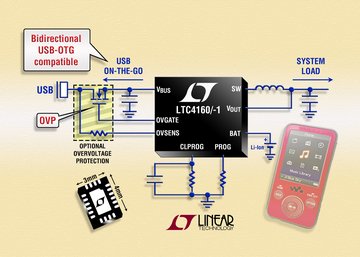

图片说明：具USB OTG+电池充电器+OVP功能的开关电源管理器

性能概要：LTC4160和LTC4160-1

    • 具有USB OTG和OVP功能、以及锂离子/聚合物电池充电器的开关电源管理器
    • 双向开关稳压器使从USB端口获得的有限功率得到最佳使用，而且为USB OTG提供5V输出
    • 过压保护防止受到意外高压应用的损坏
    • 电池跟踪自适应输出控制实现高效率充电
    • 甚至在电池完全放电的情况下实现“即时接通”工作
    • 最大充电电流从交流适配器可编程至高达1.2A，从USB端口为600mA
    • 电池浮动电压：4.2V(LTC4160)，4.1V(LTC4160-1)
    • 低的电池供电静态电流(8uA)
    • 在输入电源受限或不可用时，180mΩ内部理想二极管加上可选外部理想二极管控制器提供低损耗电源通路
    • 耐热增强型、超低扁平(0.55mm)20引脚3mm×4mm UTQFN封装
