具40VIN 瞬态保护的微型模块 LED 串驱动器

    日前，凌力尔特公司 (Linear Technology Corporation) 推出 DC/DC 微型模块 (uModule®) LED 驱动器 LTM8042 和 LTM8042-1，这两款器件面向由多达 8 个白光 LED 或 9 个红光 LED 组成的 LED 串。每款器件都能在 3V 至 30V 的输入电压范围内以升压、降压或降压-升压模式工作，采用9mm x 15mm x 2.8mm LGA(盘网格阵列)  封装，是完整的 LED 驱动器解决方案。LTM8042 和 LTM8042-1 拥有 0.5% 的输出电流电压调节准确度，并能承受高达 40V 的输入瞬态电压。LTM8042 提供高达 1A 的电流，而 LTM8042-1 提供高达350mA。每款器件都具有真正色彩 PWM (True Color PWMTM) 调光，调光比为 3000:1 ，或具 10:1 的模拟调光。这些器件紧凑、坚固和完整的解决方案允许在工业照明、背光照明显示器、扫描仪、汽车以及航空电子设备照明等应用中实现 LED 串驱动器电路的快速设计至制造过程。

    LTM8042 和 LTM8042-1 是开关稳压器 LED 驱动器，具有非常准确的输出电流电压调节，适用于驱动LED或通用电流源。电感器、电容器、稳压器 IC 和补偿电路都密封在一个塑料封装中并得到保护，因此很像一个 IC。这些器件相互是引脚兼容的。

    LTM8042 和 LTM8042-1 都规定在 -40ºC 至 125ºC 的温度范围内工作，千片批购价为每片 8.59 美元。

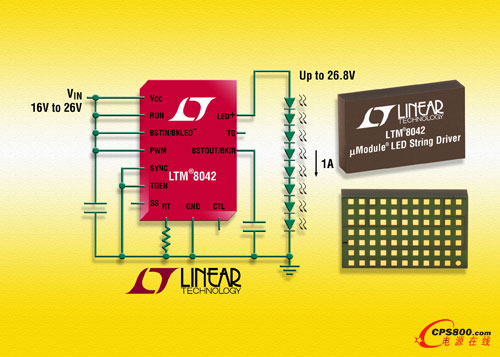

    照片说明： 微型模块 LED 驱动器

    性能概要：LTM8042 和 LTM8042-1

    ·         完整的 LED 驱动器和电流源电路，采用 9mm x 15mm x 2.8mm LGA 封装

    ·         3V 至 30V 的输入电压范围，具高达 40V 的瞬态保护

    ·         True Color PWM 调光，具 3000:1 的调光比

    ·         以降压、升压或降压-升压拓扑工作■
