轨至轨SiGe运算放大器提供无与伦比的速度-电源效率

2010/8/31 11:22:08   电源在线网
分享到:

    凌力尔特公司 (Linear Technology Corporation) 推出单 / 双 / 四路轨至轨运算放大器LTC6252/3/4和LTC6255/6/7,这些器件采用纤巧封装,提供了无与伦比的速度-电源效率。LTC6252/3/4 实现了 720MHz 增益带宽 (GBW) 积和 280V/us 转换率,同时仅消耗 3.3mA 电源电流。LTC6255/6/7 提供 6.5MHz 增益带宽积和1.8V/us 转换率,仅消耗 65uA 电源电流。这些器件与之前推出的 180MHz 增益带宽积 1mA 电源电流的LTC6246/7/8 结合,就提供了一个适合于多种应用的高效率运放系列。

    720MHz、3.3mA LTC6252/3/4 具有2.75nV/√Hz 的低输入参考宽带噪声和280V/μs 转换速率。这种高速性能结合了 DC 精度:输入失调电压在室温条件下为 350uV (最大值),在 –40°C 至 125°C 温度范围内为1mV (最大值)。该器件采用 2.5V 至 5.25V 工作电压电源,并具有轨至轨输入和输出以及快速输出过驱动恢复功能。

    6.5MHz、65uA 的 LTC6255/6/7 也具有轨至轨输入和输出。这些器件是单位增益稳定的,并可驱动高达 100nF 的容性负载。这些器件在 1.8V 至 5.25V 电源电压范围内工作是有保证。最大输入失调电压在25°C 时为 350uV,而在 –40°C 至 125°C 时为 700uV。应用包括便携式仪表、电池和太阳能供电系统、以及汽车电子设备。

    双路 LTC6253 和 LTC6256 采用 2mm x 2mm DFN 和 8 引线 SOT-23 封装。还可选择 MSOP 封装,包括具停机功能的 8 引线和 10 引线版本。单路 LTC6252 和 LTC6255 也具有停机功能,采用了 SOT-23 封装。四路 LTC6254 和 LTC6257 采用 16 引线 MSOP 封装。这些放大器为在商用 (0oC 至 70oC)、工业 (-40oC至85oC) 和高温工业 H 级 (-40oC 至 125oC) 温度范围内运行做出了全面规定,以 2,500片为单位批量购买,每片 LTC6255CS6#TRPBF 的价格为 1.24 美元。

轨至轨SiGe运算放大器提供无与伦比的速度-电源效率

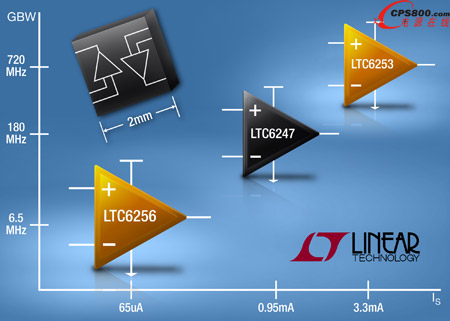

    照片说明:高效轨至轨运算放大器

    性能概要:LTC6252/3/4

    ·     增益带宽积:720MHz

    ·     -3dB 频率 (AV = 1):400MHz

    ·     低静态电流:3.3mA

    ·     高转换率:280V/us

    ·     输入共模范围包括两个轨

    ·     轨至轨输出摆幅

    ·     低宽带电压噪声:2.75nV/√Hz

    ·     断电模式:42uA

    ·     快速输出恢复

    ·     电源电压范围:2.5V 至 5.25V

    ·     输入失调电压:350uV (最大值)

    ·     大的输出电流:90mA

    ·     CMRR:105dB

    ·     开环增益:60V/mV

    ·     工作温度范围:-40°C 至 125°C

    ·     单路版本采用 6 引脚 TSOT-23 封装

    ·     双路版本采用 MS8、2mm x 2mm Thin DFN、TSOT-23 和 MS10 封装

    ·     四路版本采用 MS16 封装

    性能概要:LTC6255/6/7

    ·    增益带宽积:6.5MHz

    ·   -3dB 频率 (AV = 1):4.5MHz

    ·   低静态电流:65uA

    ·   可在采用高达 100nF 容性负载时保持稳定

    ·   输入失调电压:350uV (最大值)

    ·   输入共模范围包括两个轨

    ·   轨至轨输出摆幅

    ·   CMRR / PSRR:100dB / 100dB

    ·   电源电压范围:1.8V 至 5.25V

    ·   停机电流:7uA (最大值)

    ·   工作温度范围:-40°C 至 125°C

    ·   单路版本采用 6 引脚 TSOT-23 封装

    ·   双路版本采用 MS8、2mm × 2mm Thin DFN、TSOT-23 和 MS10 封装

    ·   四路版本采用 MS16 封装■
