凌力尔特公司 (Linear Technology Corporation) 推出电流模式、固定频率升压型 DC/DC 转换器LT3580的H 级和 MP 级版本, 这些器件具 2A、42V 内部开关。LT3580 在 2.5V 至 32V 的输入电压范围内运作,非常适用于具单节锂离子电池、汽车输入等输入电源的应用。H 级版本在 -40˚C 至 150˚C 的结温范围内运作,而 MP 级版本则以 -55˚C 至 125˚C 的结温运作。相比之下,E 级和 I 级版本的最高结温为 125˚C。E、I、H 和 MP 级版本的所有电气性能规格都相同。H 级器件在 -40˚C 至 150˚C 的结温范围内经过测试并有保证,非常适用于处于高环境温度下的汽车和工业应用。类似地,MP 级器件在 -55˚C 至 125˚C 的结温范围内经过测试并有保证,非常适用于军事和航空电子应用,这类应用既要抵御低环境温度、又要耐受高环境温度。
LT3580 可配置为升压型、SEPIC 或负输出转换器。其开关频率可通过单个电阻器或通过同步至200kHz至2.5MHz 的外部时钟来设置,从而使设计师能最大限度地减小外部组件尺寸,并避开“噪声关键”频段。MSOP-8E 封装与纤巧外部组件相结合,确保了高度紧凑的占板面积,同时最大限度地降低了解决方案成本。
LT3580HMSE 和 LT3580MPMSE 采用耐热增强型 MSOP-8E 封装,有现货供应。它们的千片批购价分别为每片 2.77 美元和 8.31 美元。

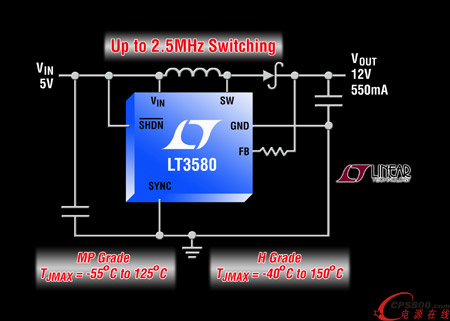

照片说明: 具宽运作温度范围的 42V 升压型转换器
性能概要:LT3580H 和 LT3580MP
• -40°C 至 150°C 的最高结温范围 (H 级)
• -55°C 至 125°C 的最高结温范围 (MP 级)
• 2A 内部电源开关
• 可调开关频率
• 用单个反馈电阻器设置 VOUT
• 可同步至外部时钟
• 高增益 SHDN 引脚接受慢速变化的输入信号
• 宽输入电压范围:2.5V 至 32V
• 低 VCESAT 开关:300mV/1.5A (典型值)
• 集成的软启动功能
• 可非常容易地配置为升压型或负输出转换器
• 用户可配置的欠压闭锁 (UVLO)
• 纤巧 8 引线 MSOP 封装■
