1．需求概述
为保证数据中心机房内所有设备24 小时不间断优质供电，数据中心机房供电系统采用两路在线式UPS供电（每路均为1+1并联冗余配置，提高供电系统的冗错性和可靠性），UPS采用中文操作界面，根据系统设备用电功率，设计为4台100KVA，实现独立的双总线供电方案，提高供电的可靠性、容错性，满足GB50174-2008《电子信息系统机房设计规范》A级机房电源设计标准。
2．台达UPS电源解决方案

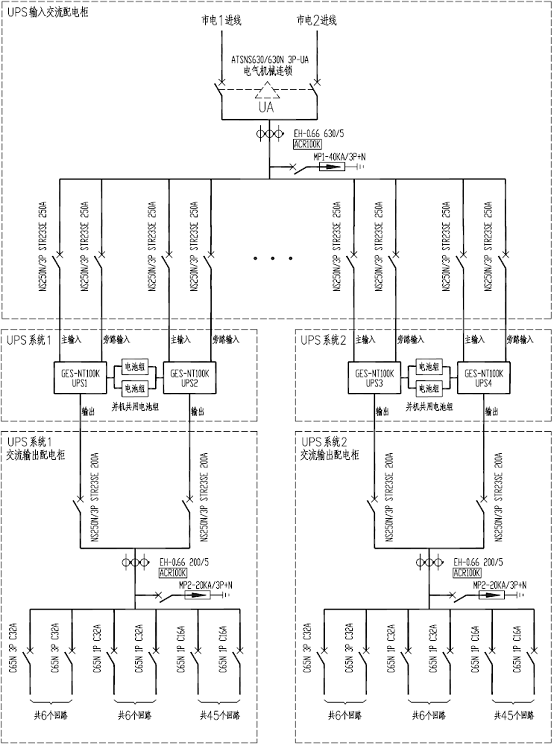

配置台达GES-NT100K 双变换纯在线式工频级UPS 4台，组成两套“1+
台达GES-NT100K UPS 2路“1+1”并联冗余的双总线供电方案具有高可靠性、可用性及安全性，并机系统采用先进的独特分布式逻辑控制方式，直接并机，并机无须外加并联卡或并机控制柜，且并机通信信号线采用环形回路设计，大大地提高了并机系统的可靠性；NT100K UPS支持在线并机扩展系统，即无须关闭原UPS供电系统，在线将预将并入正常工作的UPS系统中，整并机扩容平滑、安全。
并机采用共用电池组方案，可以节省大量的安装空间，提高电池的利用效率，减少地安装地板承重需求。当其中一台UPS故障退出并联系统后，仍能保证满载后备时间满足原配置（而传统UPS并机无共用电池组功能时，当其中一台UPS故障时，它所配置的电池组也相应地退出了并机系统，此时导致后备时间缩短一半）。通过共用电池功能，还可以减少电池污染的排放和节省安装空间等资源。
共用电池功能主要优势如下：
Ÿ 节省购买电池的资金投资系统冗余量占系统总容量的百分之几，就能节省电池总投资的百分之几。在电池价格飞涨的今天，能够节省的这笔费用是相当可观的。同时，电池数量减少了，相应的搬运、安装等投资也会跟着减少。
Ÿ 节省安装空间投资大批量的电池所占用的安装空间也是很大的，减少了电池数量,也就成比例地减少了安装空间方面的投资。同时也就减少了房租、装修费、空调配置等方面的投资。
Ÿ 节省承重方面的投资
电池组是很重的，为了解决楼层承重问题，一般会扩大电池的放置面积或者制做承重支架。如果减少了电池数量，这方面的投资就会相应地省去。
Ÿ 节省运营成本投资电池数量少了，系统本身以及房间空调所消耗的电能也就少了，需要投入的维护成本也少了，同时还会更加环保。
Ÿ 系统扩容比较方便
对于共享电池组的UPS系统，日后扩容时可以不增加电池，如果现有电池组的后备时间还够用，直接增加UPS主机就行了。扩容会变得非常简单、方便、节省资金。
台达GES-NT100K UPS具有内置同步控制电路（LBS），系统采用双总线供电方案时，无须再购买同步控制器/或同步控制柜，可节省大量的系统投资成本。
台达NT系列UPS内置同步控制器（LBS）的功能及优点：
Ÿ 集成在主控制板中，无须增加外置同步控制柜/模块，减少外部电路，技术更先进，大大提高了系统的可靠度；
Ÿ 安装调试简单、方便，无须复杂的接线；
Ÿ 可以实现2路“3＋1”并联冗余的双总线方案，扩容简便、适用性强；
Ÿ 同步控制线采用1＋1冗余通讯线，即使断掉其中1根对双总线系统无任何影响，高可靠性；
Ÿ 提高了UPS系统的性价比，内置同步控制器功能，可为用户节省大量的系统扩容资金。
