AFPM100/B消防设备电源监控系统在岑溪文体中心的应用

2015/7/3 15:37:48   安科瑞电气股份有限公司  供稿
分享到:

徐霜

安科瑞电气股份有限公司 上海嘉定

    摘要:本文简述了消防设备电源监控系统的组成原理,分析了消防设备电源监控系统在应用中的设计依据和相关规范。最后通过安科瑞消防设备电源监控系统在岑溪文体中心项目的实例介绍,阐述了消防设备电源监控系统功能的实现及其重要意义。

    0 概述

    岑溪市文体中心位于岑梧高速公路出口,职教中心对面,项目总建筑面积2万多平方米,主要由多功能体育馆和训练馆两个部分组成,整个建筑物宛若一只展翅欲飞的金翅大鹏,彰显出现代体育“更高、更快、更强”的精神,是集承接大型体育赛事,举办各类大型活动,满足全民健身需求于一体的公共设施。

    本次项目为岑溪文体中心十九只消防设备电源监控模块AFPM系列,位于该项目的体育馆及训练馆。本项目主要负责监控现场分布于该项目消防设备的电压状况,及时提醒消控室值班人员,以防止火灾发生时,消防设备无法正常投入使用。

    岑溪文体中心现场有消防设备电源监控模块十九只AFPM系列安装于楼层内。现场仪表采用总线方式接至消控中心的AFPM100/B壁挂式消防设备电源监控系统。

    1 参考标准

    近年来,国家为了防止火灾发生时消防设备不能正常使用,相继制订或修改了一批相关标准规范,加强对消防设备的监控。主要有:

    1.1.GB25506-2010《消防控制室通用技术要求》,在条文 5.7 消防电源监控器应符合下列要求:

    a)应能显示消防用电设备的供电电源和备用电源的工作状态和故障报警信息。

    b)应能将消防用电设备的供电电源和备用电源的工作状态和欠压报警信息传输给消防控制室图 形显示装置。

    1.2.GB 28184-2011 《消防设备电源监控系统》

    1.3.GB 50116-2013《火灾自动报警系统设计规范》

    2 系统组成

    岑溪文体中心消防设备电源监控系统项目由消防设备电源监测后台,防设备电源探测器组成。

    本项目通讯总线共接入三条通讯总线,将现场的消防设备电源监控模块直接接入壁挂式后台,组成消防设备电源监控系统的大动脉。AFPM100/B消防设备电源监控系统采用,消防设备电源状态监控器+电压/电流传感器的两层结构组网模式。整个监控系统功能全面,安全可靠,探测准确,性价比高,系统内部采用RS485网络通信,对外提供Modbus-RTU通信协议,以满足其他标准系统的连接,以上所述组成一套信号稳定,精度可靠的消防设备电源监测系统。本系统组网共分为三层:

    1)站控管理层

    站控管理层针对电气火灾监控系统的管理人员,是人机交互的直接窗口,也是系统的最上层部分。主要由系统软件和必要的硬件设备,如触摸屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理,并以图形、数显、声音、指示灯等方式反应现场运情况。

    监控主机:用于数据采集、处理和数据转发。为系统内或外部提供数据接口,进行系统管理、维护和分析工作。

    UPS:保证计算机监测系统的正常供电,在整个系统发生供电问题时,保证站控管理层设备的正常运行。

    后台监控设备设置在消控室中。

    2)网络通讯层

    通讯介质:系统主要采用屏蔽双绞线,以RS485接口,MODBUS通讯协议实现现场设备与上位机的实时通讯。

    3)现场设备层

    现场设备层是数据采集终端,主要为AFPM100系列消防设备电源监控探测器。

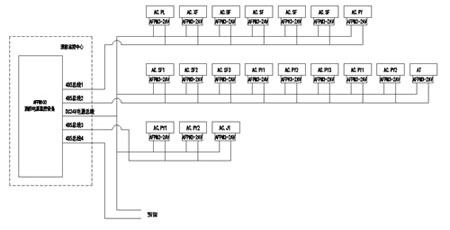

    系统结构拓扑图如下:

    3 消防设备电源设备

    3.1、 AFPM100消防设备电源后台:

    主要技术参数

    电源

    ● 主电源:AC220V 50Hz(允许85%-110%范围内变化)

    ● 备用电源:主电源低电压或停电时,维持监控设备工作时间≥8h

    ● 监控器为连接的模块(电压/电流信号传感器)提供DC24V电源

    工作制:24小时工作制

  • 1
  • 2
  • 总2页
