电源模块在配网自动化系统终端FTU的应用

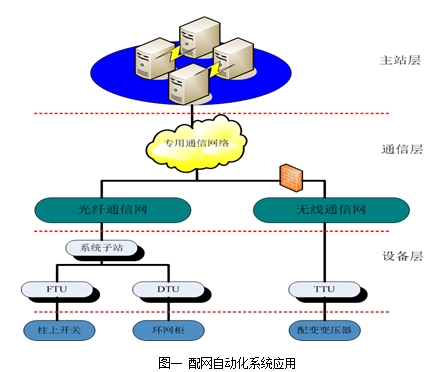

摘 要：配网自动化是电力系统现代化的必然趋势，也是国家能源局未来重点关注的行动计划之一（国家能源局下发《配电网建设改造行动计划（2015~2020年）》）。在电力行业中RTU、DTU、FTU、TTU等设备是配网自动化系统中的开关监控装置，适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视和保护以及通信等自动化功能，配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电，在电力行业有着广泛的应用。这些设备的内部设计上非常相似，其对电源的要求更是如此，本文以FTU为例主要介绍其供电电源解决方案。
引 言
FTU是安装在配电室或馈线上的智能终端设备。它可以与远方的配电子站通信，将配电设备的运行数据发送到配电子站，还可以接受配电子站的控制命令，对配电设备进行控制和调节。本文主要介绍了电源模块在FTU中的应用。
一、FTU的基本功能
馈线终端装置简称FTU，具有遥控、遥信，故障检测功能，并与配电自动化主站通信，提供配电系统运行情况和各种参数即监测控制所需信息，包括开关状态、电能参数、相间故障、接地故障以及故障时的参数，并执行配电主站下发的命令，对配电设备进行调节和控制，实现故障定位、故障隔离和非故障区域快速恢复供电功能。
二、 电源模块在FTU系统中的应用

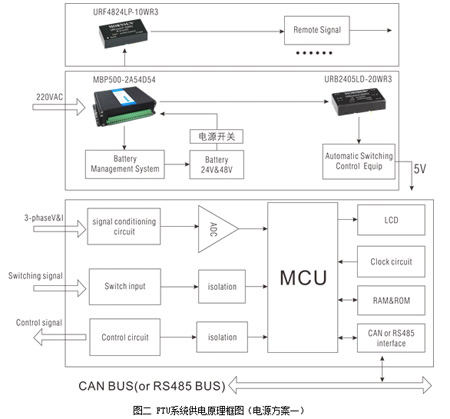

方案一：
系统供电说明如下：

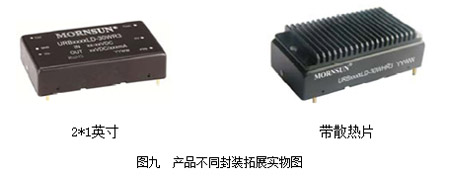

方案一：集成了充电电源，AC/DC电源输出27V左右电压，一路给DC/DC模块进行供电，另一路给蓄电池供电；当市电断电的时候，蓄电池提供备用电源。DC/DC电源提供两路相互隔离的直流电，5V给串行通信模块供电；5V作为AD转换模组、微处理器芯片和数字电路的总电源；24V作为遥测系统隔离供电。如果MCU芯片需要3.3V或1.8V的供电电源要求，还可以再用LD0转为为3.3V或1.8V的电源供MCU使用。蓄电池方案为目前行业内永磁开关使用比较多的方案，蓄电池的容量大，能够带起大电流的开关，但是体积也比较大。

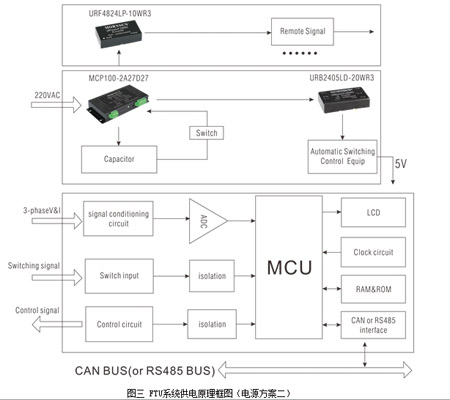

方案二：
系统供电说明如下：
方案二：集成了充电电源，AC/DC电源输出27V左右电压，一路给DC/DC模块进行供电，另一路给超级电容供电；当市电断电的时候，电容提供备用电源。DC/DC电源提供两路相互隔离的直流电，5V给串行通信模块供电；5V作为AD转换模组、微处理器芯片和数字电路的总电源；24V作为遥测系统隔离供电。如果MCU芯片需要3.3V或1.8V的供电电源要求，还可以再用LD0转为为3.3V或1.8V的电源供MCU使用。超级电容目前的方案较少，电容的工艺成熟度还需要加强。

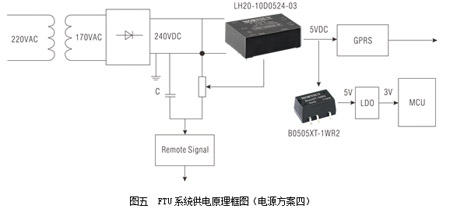

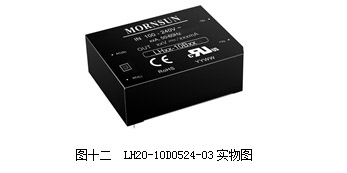

小结：方案一和方案二主要是针对远程控制永磁开关，可以提供较大的能量，为开关的动作提供较长的维持时间。下面介绍另外两种电源方案，方案三和方案四，主要特点为成本低，体积小，主要针对远程控制弹簧开关而设计。

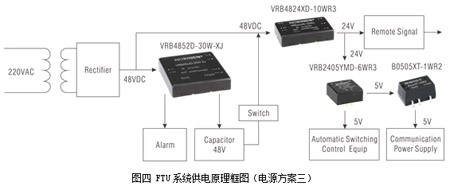

方案三：
系统供电说明如下：

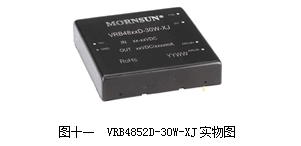

方案三：本方案同样集成了充电电源，但是这个电源属于DC/DC充电电源，前级需要使用工频变压器和整流桥把输出电压变成直流电压，电压值可以自行设计，本方案以48V为例。充电电源只有一路输出，52V直接给电容进行充电；当市电断电的时候，电容提供备用电源。DC/DC电源直接从48V取电，5V作为AD转换模组、微处理器芯片和数字电路的总电源；另外需要单独隔离5V给串行通信模块供电；24V作为遥测系统隔离供电。如果MCU芯片需要3.3V或1.8V的供电电源要求，还可以再用LD0转为为3.3V或1.8V的电源供MCU使用。
