大联大友尚集团推出基于ST产品的120W PD电源方案

　　2022年5月12日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于意法半导体（ST）STNRG011+MASTERGAN1芯片的120W PD电源方案。

　　

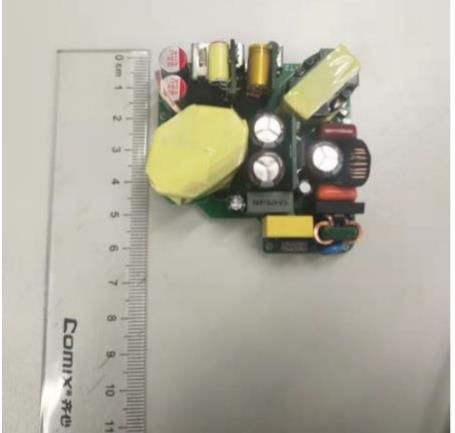

　　图示1-大联大友尚基于ST产品的120W PD电源方案的展示板图

　　如今，电子设备俨然已经成了一种生活的必需品。随着电子设备的使用频次越来越高，与其配套的电源充电器也在不断朝着便携化、智能化、节能化的方向发展。并且在电池技术难以突破的今天，人们对于设备的充电速度提出了更快的需求。然而要实现快充功能，除了需要设备本身硬件支持之外，还需要充电端设备的支持。由大联大友尚基于ST STNRG011和MASTERGAN1芯片的120W PD电源方案支持PD 3.1协议标准，能够大大提升电子设备的充电效率。

　　

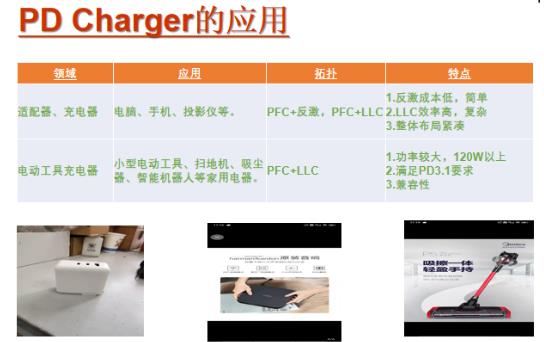

　　图示2-大联大友尚基于ST产品的120W PD电源方案的场景应用图

　　本方案采用了主流的PFC+LLC架构，主控IC是ST的STNRG011，这颗IC整合了双端LLC谐振半桥控制器、多模式功率因数校正（PFC）控制器和运行同类最佳控制算法的数字内核。片上集成的数字外设利用ST的SMED（状态机事件驱动）技术和专有模拟硬件，提升了控制回路的处理性能，可实现出色的动态响应。此外，STNRG011芯片上还配备非易失性存储器，用于存储专用参数。

　　为了提升充电效率，本方案还采用了MASTERGAN1双氮化镓集成管，其内部集成了半桥驱动器和两颗耐压650V，导阻150mΩ的高压GaN开关管，特别适合半桥拓扑和有源钳位。不仅如此，在输出级的设计上，本方案还采用了SRK2001驱动的同步整流，有助于进一步提升电源转换效率。

　　

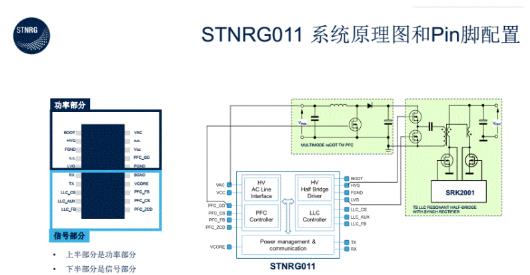

　　图示3-大联大友尚基于ST产品的120W PD电源方案的方块图

　　除此之外，本方案采用陶瓷散热设计，可大大降低重量，从而达到美观、便携的作用。并且得益于这些器件出色的性能，本方案不仅能够缩短电子设备充电时间，还能够全面提升产品安全性，增强客户的使用体验。

　　核心技术优势：

　　采用成熟的PFC+LLC集成架构，节省产品设计周期；

　　整机用了两颗氮化镓管，效率可达95%或以上；

　　国内首款采用陶瓷散热方案的电源，可大大降低整机重量与提升安全性，因为陶瓷本身是绝缘的，不需要额外的绝缘处理；

　　体积小，重量轻，功率密度达1.6W/cm3或以上。

　　方案规格：

　　输入参数：100~240V AC，3.15A；

　　输出参数：5V、9V、12V、15V、20V DC，最大20V6A 120W；

　　输出端口：2C1A。
