大联大诠鼎集团推出基于AOS产品的高效率主动式桥式整流器电源方案

　　2022年6月9日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于万代半导体（Alpha and Omega Semiconductor Limited，简称AOS）AOZ7200CI芯片的高效率主动式桥式整流器电源方案。

　　

　　

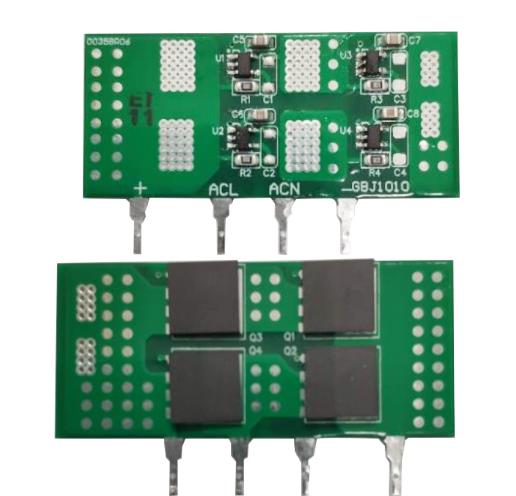

　　图示1-大联大诠鼎基于AOS产品的高效率主动式桥式整流器电源方案的展示板图

　　当前的电源产品正向着轻薄、小巧的方向发展。然而体积的缩小意味着产品集成度的提高以及散热面积的减少。对于这个问题，一些厂商选择使用氮化镓功率器件来取代传统的硅MOS，以达到提升电源转换率的同时，缩小体积和减少散热的目的。然而虽然氮化镓功率器件的高频高效优势弥补了减少开关切换带来的损失，但传统输入端整流桥的损耗是不变的，并且随着输出功率的增加，整流桥的功耗也会同步上升。为了解决这个问题，大联大诠鼎基于AOS AOZ7200CI芯片推出了高效率主动式桥式整流器电源方案，可有效减低整流电路的损耗，提高功率转换效率。

　　

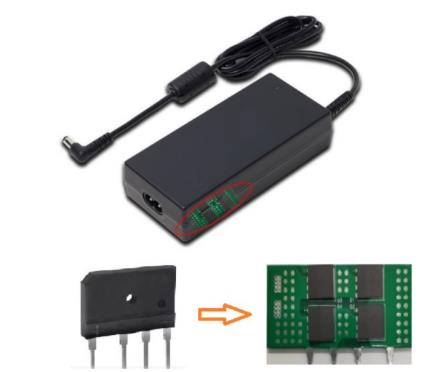

　　图示2-大联大诠鼎基于AOS产品的高效率主动式桥式整流器电源方案的场景应用图

　　AOS（万代半导体）是一家集设计研发、生产和全球销售于一体的功率半导体器件供应商，公司致力于通过持续创新的技术、产品和解决方案，帮助客户应对先进电子产品日益复杂的功率需求。本方案的核心便是采用了AOS的AOZ7200CI芯片，该芯片是一款能够实现高效率桥式整流器控制IC，其可以取代传统桥式整流器中的二极管，进而提升效率同时减少热源。与市场上其他同类产品相比，AOZ7200CI具有更高的效率，尤其是在轻载模式下，器件具有的独特控制方法可有效降低轻载损耗。

　　

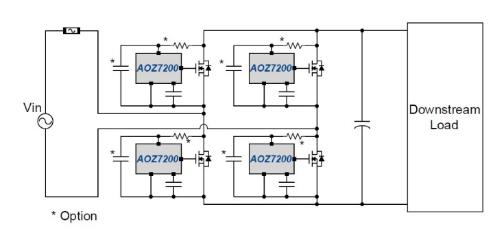

　　图示3-大联大诠鼎基于AOS产品的高效率主动式桥式整流器电源方案的方块图

　　本方案为减少功率损耗提供了最简单的途径，借助方案，可进一步实现电源产品的小型化。经测试，在相同功率下，本方案不仅能够提供出色的散热能力，同时也可将产品体积缩小30~40%。

　　核心技术优势：

　　低工作电流（12uA），在空载损耗能有良好的表现；

　　关断时无负电流；

　　高压空载时有良好的损耗表现；

　　良好的EMI性能；

　　极少的周边元件数，应用简单与稳定。

　　方案规格：

　　输入电压：90Vac~264Vac；

　　输出功率：280W；

　　MOSFET：600V/125m ohm；

　　空载损耗：＜150mW 264Vac。
