科华恒盛在中国人保河北分公司整体机房的高效节能方案

    根据权威机构对数据中心机房的营运状况及发展趋势的调研和分析显示，全球数字信息的处理量正逐年以成倍的速度递增。数据中心机房面积紧缺、电源供电能力、能源成本持续增高及电费开支偏大等问题也日益严峻。这要求数据中心必需提高性能和管理手段来建立”高效节能数据中心机房”。

    需求分析

    随着业务的不断发展，庞大的数据大量集中，对于中国人民财产保险股份有限公司河北分公司的热线电话95518数据机房来说，任何信息中断都可能影响业务数据长期运行和储存的安全性，带来经济损失和负面影响，因此对电源保障的要求，特别是对UPS系统自身可靠性和系统性能的要求是非常苛刻的，要求电源保障系统具有极可靠的品质。而数据机房的信息数据不断递增，处理量也不断升级，因此还要求所提供的电源解决方案能够随需扩展。

    为保障关键业务能够7X24小时持续运行，人保公司河北省公司对UPS电源解决方案的具体要求如下：

    1. 超高的稳定、可靠性能。

    2. 良好的扩展性。系统必须满足后续信息化按需扩容的要求。

    3. 可维护性好，在UPS维护时可24小时满足负载运行需要。

    4. 可管理性。系统必须是可管理的，管理手段丰富。

    5. 环保节能。

    UPS方案设计

    基于对中国人民财产保险股份有限公司河北分公司机房用户需求背景的综合分析，针对金融系统大型数据中心和关键设备的网络系统特点，厦门科华恒盛股份有限公司提出了以保证用户负载的可靠供电为设计前提，同时具备高效节能特点的机房解决方案。在项目的实施过程中，科华恒盛派工程师赴现场勘测，全面了解用户负载设备、电力环境、供电配电等要求，制定出针对人保公司的按需定制的端到端机房解决方案，方案将配电、UPS、监控、防雷及布线等统一到一个更大的系统进行集成化设计和实施，方案强调整体的完整性，注重专业性、个性化和按需定制，更关注客户应用价值，真正做到各种设备匹配合理运行。

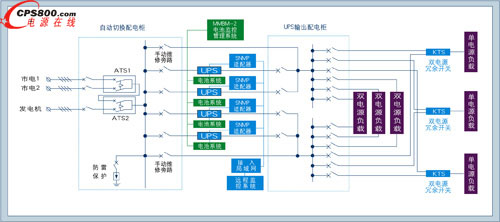

端到端一体化解决方案拓扑图

    冗余并机设计的主机部份为数据机房提供可靠、稳定的电力保障

    科华恒盛设计的此方案主机采用2套KELONG牌120KVA功率FR-UK系列UPS，构成1+1冗余并机方案。该方案具有以下比较优势：

    l 并机系统的节能优势：某些逆变器在无需全部向负载供电时，可以自动的关闭以降低损耗，实现节能的目的；

    l 方案中采用的FR-UK系列UPS具有节省投资和运维成本以及绿色设计、环保高效的节能特点；

    l 自主专利的无主从自适应并联技术，可在线任意并联扩容或N+1冗余并联，赋予机房系统建设更大的扩展空间、更低的维护成本，并实现“边成长边建设”；

    l 强化的组合结构机柜，适合多机并排摆放，节省机房空间；

    l 采用智能风机调速控制设计，能随着负载容量大小的不同智能调整，能延长风机寿命，降低工作噪音；

    l 电磁兼容特性，不仅可以完全滤除各种电网干扰，同时能够有效降低和消除UPS自身产生的干扰，减少电磁辐射；

    l 模块化高标准工业级设计，各模块分别设计在独立的、可拨插的结构模块上，全部在机身正面完成维护，大大减少维护时间，任何情况下均会自动选择一路输出对机柜进行供电，负载不会出现断电。

    智能化的管理系统减少企业维护成本

    科华恒盛设计了智能集中监控系统。各前端智能仪器如空调、UPS等，通过直接或传感器不断采集前端设备（如消防报警系统、环境温湿度测量、电池组等）的数据（如电压、温度、信号状态等），中心计算机实时处理分析数据，并将监控指令实时反馈到前端智能仪器。从而指挥现场的各设备系统的工作，通过这种高效率、有条不紊的过程，令整个监控系统实现了全自动化。

    这种监控方案对机房供配电系统、ＵＰＳ系统以及空调系统、消防系统、保安系统、漏水检测系统等环境设备具有完善的监测和控制功能，实现了机房设备的统一监控，统一界面管理，操作和维护起来非常的简单、方便；可减轻机房维护成本。

    简约美观的布线系统

    一个自动化程度较高的中心机房，各种线路繁多，科华恒盛采用综合布线解决方案，将空调、电力电源、消防、防雷、监控及照明等系统线路走线进行统一设计和施工，使结构清晰，便于集中管理和维护。既提高设备的工作能力又便于用户扩充，提高系统的可用性、可靠性。

    总的来看，方案是一个数据中心区域保护与可扩充系统的解决方案，可优化数据中心的建设投资，并使数据中心具有更高的适应性、可用性、可靠性、可扩展性及更低的维护费用。

    问题解决

    以往在进行数据中心及关键设备的中心机房建设时，对于UPS系统一般都采取一步到位的方式，投入大量的系统冗余，一般情况下冗余量往往超过实际负荷容量的一倍甚至更多，但在实际应用中只有一部分的容量被利用，其他大都闲置着。造成浪费维护费用、占用机房空间等不足。厦门科华恒盛股份有限公司为中国人保财险河北分公司设计的UPS电源解决方案，是一个数据中心的区域保护与可扩充系统的解决方案，可以有效地解决这些问题，帮助企业用户在拥有高可靠性的机房解决方案前提下，对未来发展方向分阶段进行建设投资。

    总结

    针对用户机房供电系统的可靠性及可用性要求，科华恒盛提供了切实可行的供电设计方案，使供电的可靠性提升到99.9999%，同时充分考虑了机房的能耗问题，使用了“绿色节能”的系列产品。该系统迄今的安全稳定运行，对于保证用户机房服务器信息资源，保证客户服务的及时不间断起到了重要作用。■
