凌力尔特推出高噪声裕度缓冲器LTC4313和LTC4315

    日前，凌力尔特公司推出高噪声裕度缓冲器 LTC4313 和 LTC4315，这两款器件可为 I2C / SMBus / PMBus 系统提供电容缓冲和总线扩展能力。随着一根 I2C 总线上设备数目的扩大，增加的电容会大幅度地延长上升时间。LTC4313 和 LTC4315 通过总线分段使上述问题得以缓解，并且提供了高逻辑低噪声裕度的额外优势，这得益于其 0.3 • VCC 的保证最小 VIL。这使 LTC4313 和 LTC4315 能与用于驱动一个高逻辑低输出电压 (VOL) 的非 I2C 型设备配合工作。另外，这还允许将多个 LTC4313 或 LTC4315 串接起来使用，并改善大型噪声系统中 I2C 通信的可靠性。

    LTC4313 和 LTC4315 非常适用于各种计算、网络和数据存储系统，这类系统针对不同的电源和总线电压采用多个 I/O 卡。这些器件可提供从低至 1.4V 的低电压系统至高达 5.5V 的较高电压系统的自动电平转换。LTC4315 有第二个电源引脚，从而允许使用独立的输入和输出总线上拉电源。上升时间加速器在总线处于上升沿时提供上拉电流，该电流缩短了上升时间，最终可降低功耗、改进逻辑低噪声裕度并能以超出 I2C 限制的较大总线电容进行设计。LTC4313 提供了强大的转换速率受限开关 (LTC4313-1) 或 2mA 电流源 (LTC4313-2) 上升时间加速器电流，而 LTC4315 则提供了引脚可选 (强大的转换速率受限开关、2mA 或关断) 上升时间加速器电流。安全措施包括一种阻塞总线断接和恢复功能，用于使输入与所有的使能输出通道断接并产生时钟，以试图让阻塞从属器件释放数据线，一个故障输出向主机指示一种总线被阻塞于低电平的情况 (仅限 LTC4315)，而 ±4kV HBM ESD 保护则用于提高坚固性。

    商用和工业温度级的 LTC4313 和 LTC4315 已开始供货。LTC4313 采用 8 引脚 3mm x 3mm DFN 或 8 引线 MSOP 封装，而LTC4315 采用 12 引脚 4mm x 3mm DFN 或 12 引线 MSOP 封装。所有都符合 RoHS 要求。

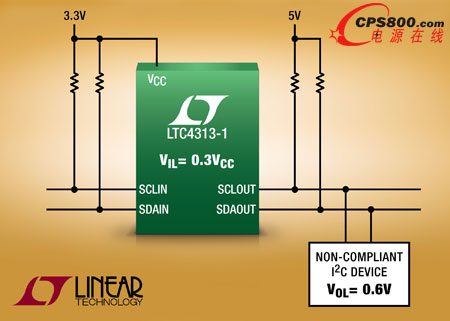

    照片说明：具阻塞总线恢复功能的高噪声裕度电平移位二线式总线缓冲器

    性能概要：LTC4313 / LTC4315

    · 双向缓冲器增加扇出

    · VIL = 0.3 • VCC 的高噪声裕度

    · 可与用于驱动一个高 VOL 的非 I2C 型设备兼容

    · 固定 (LTC4313-1 和 LTC4313-2) 或可选 (LTC4315) 上升时间加速器电流

    · 1.5V、1.8V、2.5V、3.3V 和 5V 总线电平转换

    · 阻塞总线断接和恢复

    · 与 I2C 标准模式、I2C 快速模式以及 SMBus 规范兼容

    · ±4kV HBM ESD

    · 在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 受损

    · 8 引脚 3mm x 3mm DFN 和 8 引线 MSOP 封装 (LTC4313)

    · 12 引脚 4mm x 3mm DFN 和 12 引线 MSOP 封装 (LTC4315)<
