串行18位、1.6Msps伪差分SAR模数转换器LTC2369-18

    日前，凌力尔特公司推出串行 18 位、1.6Msps 伪差分 SAR 模数转换器 (ADC) LTC2369-18，该器件实现了令人惊叹的 96.5dB SNR 和 -120dB THD，同时支持 0V 至 5V 的单极性输入范围。伪差分输入简化了 ADC 驱动器要求，既可实现单端驱动，又能因为两个输入所共有的无用信号之减少而获益。这降低了复杂性及信号链路的功率要求。

    LTC2369-18 用 2.5V 电源工作，仅消耗 18mW 功率，而低功率停机模式仅消耗 2.25µW。当与推荐的单端 ADC 驱动器 LT6202 一起使用时，合计功耗仅为 53mW，比全差分驱动电路降低了 40%。LTC2369-18 是业界性能最高的 18 位伪差分 SAR ADC，具 ±2.5LSB 的最大 INL，在 -40ºC 至 125ºC 的温度范围内无漏码且具有保证的性能规格。

    引脚和软件兼容的 16 位、2Msps LTC2370-16 与 LTC2369-18 可相互补充。LTC2370-16 实现了卓越的 94dB SNR 和 ±0.85LSB 的最大 INL。LTC2369-18 和 LTC2370-16 是一个 18 位 / 16 位高性能伪差分 SAR ADC 系列中最先推出的两款器件，该系列器件的速度范围为 250ksps 至 2Msps。这些器件提供了一个易用型 SPI 接口、清晰明确的 BUSY 和 CHAIN 引脚、1.8V 至 5V 的 I/O 电压以及一个内部振荡器，从而简化了数字定时并最大限度地减少了外部组件数目。这些器件实现真正的无延迟工作，即使在很长的空闲周期之后，也允许进行准确的单次测量，而且没有最低采样率要求。

    LTC2369-18 系列的 18位 / 16 位伪差分 SAR ADC的面市使今年早些时候推出并具有高达 102dB SNR 的 LTC2379-18 全差分 SAR ADC 系列得以壮大。凌力尔特完整的高性能伪差分及全差分 18 位 / 16 位 SAR ADC 具有很高的 SNR、快速吞吐量和低功耗，非常适用于高性能医疗、工业及汽车应用。LTC2369-18 和 LTC2370-16 采用小型 16 引线 MSOP 和 4mm x 3mm DFN 封装，千片批购价分别为每片 29.95 美元和 24.50 美元。为了实现不打折扣的 AC 性能，我们推荐使用低噪声、低功率 LT6202 ADC 驱动器。我们还推荐使用 LTC6655，该器件是一款精确的外部基准，具有 ±0.025% (最大值) 的高准确度、2ppm/ºC 的漂移和 0.25ppmP-P 的低噪声，非常适用于高准确度应用。

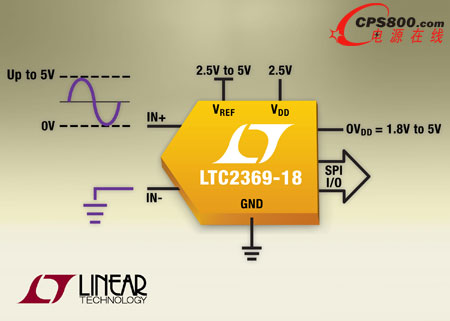

    照片说明：具 1.6Msps 吞吐量和 96.5dB SNR 的 18 位无延迟伪差分 SAR ADC

    性能概要：LTC2369-18

    · 1.6Msps 吞吐量速率

    · ±2.5LSB INL (最大值)

    · 保证的 18 位无漏码

    · 低功耗：1.6Msps 时为 18mW，1.6ksps 时为 18uW

    · fIN = 2kHz 时具 96.5dB SNR (典型值)

    · fIN = 2kHz 时具 -120dB THD (典型值)

    · 保证工作至 125°C

    · 2.5V 电源

    · 伪差分单极性输入范围：0V 至 VREF

    · 2.5V 至 5.1V 的 VREF 输入范围

    · 无流水线延迟，无周期延迟

    · 1.8V 至 5V 的 I/O 电压

    · 具菊花链模式的 SPI 兼容串行 I/O

    · 内部转换时钟

    · 16 引线 MSOP 和 4mm x 3mm DFN 封装<
