中国线性与开关电源的现状及发展趋势分析

——吕天文

    1、现状分析

    线性电源（Linear power supply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。要达到高精度的直流电压，必须经过稳压电路进行稳压。应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等领域。

    开关电源（Switching power supply）是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防，电脑机箱，数码产品和仪器类等领域。开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了开关电源的发展前进，产品不断向着轻、小、薄、低噪声、高可靠、抗干扰的方向发展。

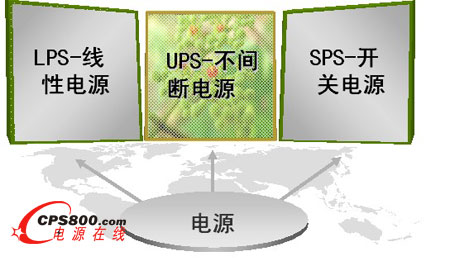

图1 电子电源主要产品类别划分

    下面以中国市场（主要指内销，不含出口，以下同）为例，可以看出线性电源和开关电源的比例关系：

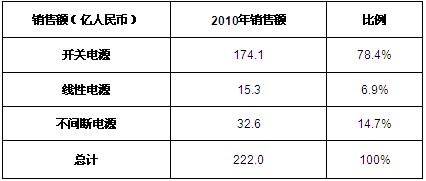

    表1 2010年中国电源销售细分产品分析

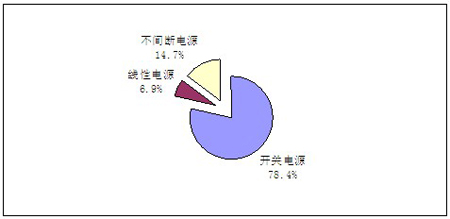

图2 2010年中国电源销售细分产品分析

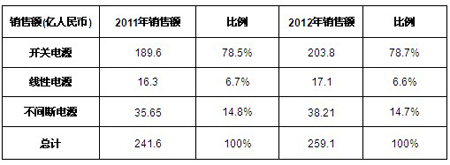

    表2 2011-2012年中国电源销售细分产品分析

    2、趋势分析

    线性电源供应器价格便宜但交换效率低，美国等地区将禁止线性电源供应器在当地的销售，此外，未来更将进一步要求待机的电源消耗要往下调整，因此，未来的主流为开关电源。当前开关电源的发展分成二端，消费性产品以高频、高效率、低发热、小型化产品为主，特殊及工业用产品要求为大瓦数及功率输出的稳定性，特殊及工业用产品因产品要求的规格高，毛利普遍较高。

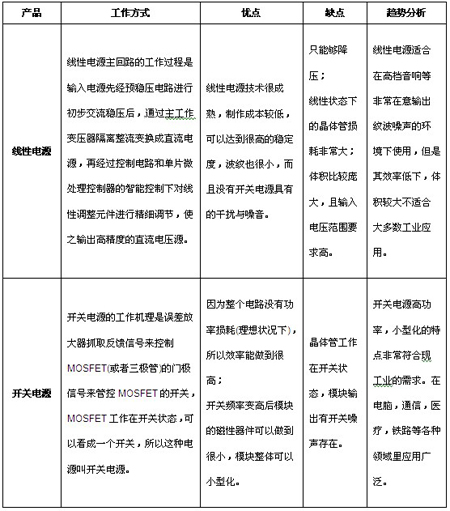

    表3 线性电源与开关电源的比较分析

    表4 中国线性电源应用市场分析

数据来源：ICTresearch

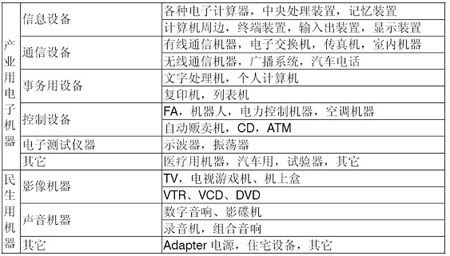

图3 中国开关电源的类别划分

    表5 中国开关电源应用市场分析

文章图表数据来源：ICTresearch 2011，11<
