具55V瞬态保护的42V输入、2MHz双通道降压型稳压器

    日前，凌力尔特公司 (Linear Technology Corporation) 推出 LT3641 的H级版本，LT3641是一个双通道、电流模式降压型开关稳压器，具有上电复位和看门狗定时器。其 4V 至 42V 输入电压范围以及可承受 55V 瞬态的能力使该器件非常适用于汽车应用中常见的负载突降和冷车发动情况，这类情况甚至在输入瞬态高达 55V 时也要求恒定输出调节。

    LT3641 运用了一种独特的双通道设计，一个高输入电压 (4VIN 至 42VIN，55VIN 瞬态的能力) 非同步通道可提供 1.3A 输出电流；而另一个较低输入电压 (2.5VIN 至 5.5VIN) 同步通道则提供高达 1.1A 的连续输出电流。尽管该器件允许为每个通道单独提供输入，但是大多数应用将用高压通道的输出给较低电压的通道供电，从而提供了双输出，同时优化了效率和开关频率。例如，用一个标称的 12V 输入和 2MHz 开关频率，LT3641 能通过其高压通道在 600mA 以 85% 的效率提供 3.3V 输出，以及通过其较低电压通道在 800mA 以 90% 的副端效率提供 1.8V 输出。

    H级版本可在高达150˚C的结温工作。相比之下，E级和I级版本的最高结温则在125˚C。E、I 和H级版本的所有电气规格都是相同的。H级器件经过测试，并保证工作至 150˚C 的最高结温，非常适合常处于高环境温度的汽车和工业应用。

    LT3641HFE提供28引线耐热增强型TSSOP-28封装，千片批购价均为每片 4.43 美元，并有现货供应。

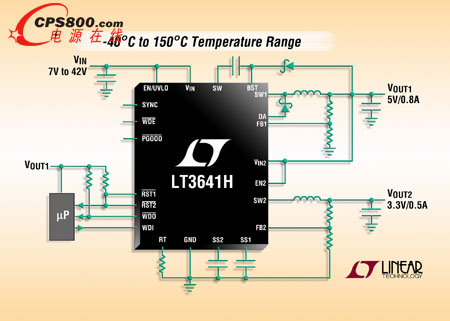

    照片说明：高温级 42V (55V 瞬态保护)、双通道降压型稳压器具有上电复位和看门狗定时器

    性能概要：LT3641H

    · 高压降压型稳压器：

    o 4V 至 42V工作范围，高达 55V 的瞬态保护

    o 1.3A 输出电流

    · 低压同步降压型稳压器：

    o 2.5V 至 5.5V 输入电压范围

    o 1.1A 输出电流

    · 可同步、可调 350kHz 至 2.5MHz 开关频率

    · 可编程上电复位定时器

    · 可编程窗口模式看门狗定时器

    · 典型静态电流：IQ < 290μA

    · 短路坚固性

    · 可编程软启动

    · 低停机电流：IQ< 1μA

    · 热停机

    · 采用耐热增强型 28 引线 TSSOP 封装

    · 最高结温达 150°C<
