凌力尔特推出电流模式同步降压型DC/DC控制器LTC3866

    日前，凌力尔特公司推出电流模式同步降压型 DC/DC 控制器 LTC3866，该控制器采用了一种新颖的 DCR 检测架构，此架构可改善电流检测信号的信噪比，从而允许使用非常低 DC 电阻的功率电感器。可采用一个低至 0.17mΩ 的功率电感器 DC 电阻，以最大限度地提高转换器效率并增加功率密度。这种新型 DCR 检测方法大幅降低了低 DCR 电阻应用中常见的开关抖动。DCR 温度补偿功能电路可在宽广的温度范围内保持一个恒定和准确的电流限制门限。

    LTC3866 可在一个 4.5V 至 38V 的输入电压范围内运作，该范围涵盖了包括大多数中间总线电压和电池电压的众多应用。强大的内置 N 沟道 MOSFET 栅极驱动器允许使用高功率外部 MOSFET、DrMOS 器件或 Power Block，以提供高达 40A 的输出电流与 0.6V 至 5V 的输出电压。对于更高功率的多相应用，可以把多个 LTC3866 并联起来使用。一个内置差分放大器提供了正端和负端的输出电压远端采样，从而实现了高准确度的稳压，而不受走线中的 IR 损耗 (高达 ±500mV) 的影响。可以选择一个 10mV 至 30mV 的低电流检测门限。固定的工作频率可在 250kHz 至 770kHz 的范围内进行调节，也可同步至一个外部时钟。其他特点包括一个内部偏置电压调节器、软起动或跟踪、过压保护、短路软恢复、电流限制折返、热停机和外部 VCC 控制。

    LTC3866 在 -40°C 至 125°C 的节温范围内工作，采用耐热增强型 4mm x 4mm QFN-24 和 TSSOP-24E 封装。

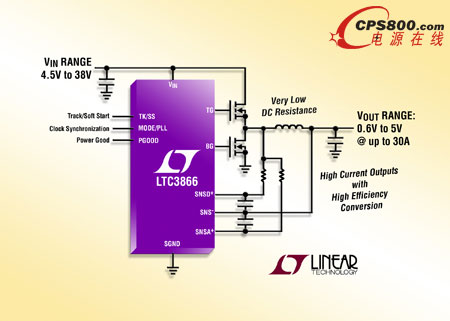

    照片说明：mΩ 以下的 DCR 检测降压型 DC/DC 控制器

    性能概要：LTC3866

    · mΩ 以下电阻 DCR 电流检测 —— 低至 0.17mΩ 的 DCR 电阻可提供非常低的抖动

    · 新的 DCR 检测电流模式控制

    · DCR 温度补偿

    · 支持分立、DrMOS 和 Power Block 功率级

    · 高速差分 VOUT 远端采样放大器

    · 宽 VIN 范围：4.5V 至 38V

    · VOUT 范围：0.6V 至 5V

    · 10mV 至 30mV 的可调电流检测门限

    · 250kHz 至 770kHz 的可选固定工作频率

    · 输出电压跟踪或可编程软启动

    · 过压保护和过热停机

    · 短路软恢复<
