凌力尔特推出100V、高压侧电流检测DC/DC控制器LT3796

    凌力尔特公司 (Linear Technology Corporation) 推出 100V、高压侧电流检测 DC/DC 控制器 LT3796，该器件可用来调节恒定电流或恒定电压，非常适合于驱动高亮度 (HB) LED。其 6V 至 100V 输入电压范围可支持种类繁多的应用，包括汽车、工业和建筑照明。LT3796 采用一个外部 N 沟道 MOSFET，可用标称的 12V 输入驱动高达 85V 的白光 LED，从而提供超过 50W 的功率。

    LT3796 非常适合以恒定电流和恒定电压给电池或超级电容器充电。LT3796 采用高压侧电流检测，能用于升压型、降压型、降压-升压型或 SEPIC 和反激式拓扑。此外，该器件提供输入和输出限流及监视，以提高可靠性和设计的灵活性。LT3796 在升压模式时可提供超过 94% 的效率，从而最大限度地减少对外部散热的需求。频率调节引脚使用户能在 100kHz 至 1MHz 范围内设定频率，优化了效率，同时最大限度地减小了外部组件的尺寸和成本。结合耐热增强型 TSSOP-28 封装，LT3796 提供了一种高度紧凑的高亮度 LED 驱动器或充电器解决方案。

    LT3796 采用 True Color PWM™ (真正色彩 PWM) 调光，以高达 3000:1 的调光范围提供恒定 LED 色彩。就要求不那么苛刻的调光需求而言，CTRL 引脚可用来提供 10:1 的模拟调光范围。该器件的固定频率、电流模式架构可确保在很宽的电源和输出电压范围内稳定工作。

    坚固的开路和短路保护最大限度地提高了系统的总体可靠性，而 C/10 检测优化了电池和超级电容器的充电设计。其他特点包括频率同步、可编程 UVLO 和可编程故障重启定时器。

    LT3796EFE 采用耐热增强型 TSSOP-28 封装。价格为每片 3.45 美元。扩展温度版本或 I 级版本 LT3796IFE 的价格为每片 3.86 美元。高温或 H 级版本 LT3796HFE 的价格为每片 4.11 美元。所有价格均为千片批购价，各版本都有现货供应。

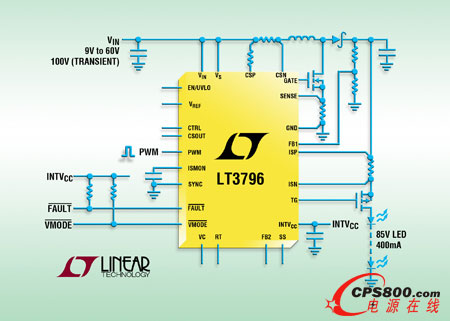

    照片说明：100V、恒定电流和恒定电压控制器

    性能概要：LT3796

    · 3000:1 True Color PWM 调光

    · 宽输入电压范围：6V 至 100V

    · 高达 100V 的电流监视

    · 高压侧 PMOS 断接和 PWM 开关驱动器

    · 恒定电流和恒定电压调节

    · 具报告功能的双电流检测放大器

    · C/10 检测用于电池和超级电容器充电

    · 线性电流检测门限设置

    · 短路保护

    · 可调频率：100kHz 至 1MHz

    · 频率同步

    · 具 VMODE 标记的可编程开路 LED 保护

    · 具迟滞的可编程欠压闭锁

    · 采用可编程故障重启定时器的软起动功能

    · 低停机电流：<1μA

    · 采用 28 引线 TSSOP 封装<
