凌力尔特推出具备理想二极管的浪涌电流抑制器LTC4364

    凌力尔特公司推出具备理想二极管的浪涌电流抑制器 LTC4364，该器件能以紧凑和低损耗的解决方案在汽车、航空电子和工业系统中为 4V 至 80V 的电子设备提供保护。该浪涌抑制器将下游电子线路与输入过压和过流隔绝开来，从而能在浪涌瞬变期间连续运作。过流限制功能可避免系统和电源遭受负载上短路的损坏。LTC4364 的独特之处是理想二极管控制，其利用一个低损耗 N 沟道 MOSFET 替代了电源通路中的肖特基二极管。该理想二极管与一个坚固型前端一起保护负载免遭低至 -40V 的反向输入之损坏，并在输入欠压期间维持输出电压。

    在输入电压浪涌 (例如：汽车负载突降) 期间，LTC4364 将多余的电压降在外部 MOSFET 上，同时把输出调节至一个可调的安全电压。这样就可以在下游使用较低电压额定值的电子电路。类似地，在电流浪涌时，LTC4364 将正向通路电流调节至由检测电阻器设定的限流值。就持续过压或过流情况而言，具备早期报警指示器的 VDS 加速定时器确保 MOSFET 安全停机。

    在汽车冷车发动期间，电池电压可能降至 4V，这时 LTC4364 的宽工作电压范围允许保持工作。凭借简单的输入箝位，该器件可应对超过 100V 的瞬态浪涌，甚至能在输出端承受 -20V 电压而不被损坏。后者的能力与二极管隔离和过流限制一起使 LTC4364 成为保护输出端口的完整解决方案。可调输入欠压和过压门限在电压超出范围时阻止启动，从而避免了电池深度放电以及自动重试而进入故障状态。370µA 小电流工作和 10µA 停机电流延长了电池寿命。该器件还可用于浪涌电流控制，从而可提供热插拔 (HotSwap™) 功能。

    LTC4364 有两种可选版本。在发生故障之后，LTC4364-1 将锁断传输晶体管，而 LTC4364-2 则启用 0.1% 占空比的自动重试。LTC4364 规格在整个商用、工业和汽车温度范围，采用 14 引脚 DFN (4mm x 3mm) 以及 16 引线 MSOP 和 SO 封装。

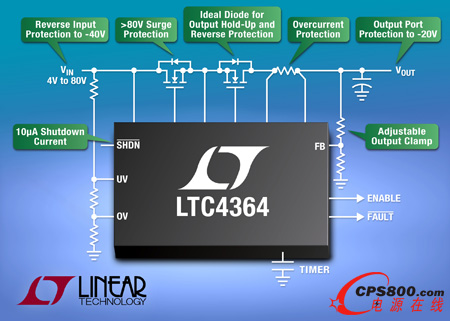

    照片说明：具备理想二极管的浪涌抑制器 IC 可应对输入过压和反向、以及输出短路和反向

    性能概要：LTC4364

    · 宽工作电压范围：4V 至 80V

    · 利用 VCC 箝位可承受超过 80V 的浪涌

    · 可调输出箝位电压

    · 理想二极管控制器可在输入欠压期间保持输出电压

    · 反向输入保护至 -40V，反向输出保护至 -20V

    · 过流保护

    · 输出端口保护

    · 在 12V 时提供 10µA 的低停机电流

    · 可调定时器帮助器件安全经受瞬态故障

    · 故障期间的 0.1% 重试占空比 (LTC4364-2)

    · 14 引脚 4mm x 3mm DFN 、以及 16 引线 MSOP 和 SO 封装<
