新品：二进一出具有计算功能的模拟量隔离变送器放大器

顺源新产品

    导读：二进一出有计算功能的模拟量隔离变送器放大器产品主要由多路高隔离DC/DC电源、模拟加法器、平均值计算电路、信号隔离放大与变换电路组成，适用于传感器、PLC两路模拟信号输入在不停机状态下进行求和、取平均值的超驰控制系统。目前在工业现场的过程控制、电气自动化及仪器仪表、安全监测装置中广泛应用。

    SunYuan DIN2X1 ISO C-P-O系列二进一出具有计算功能的模拟信号采集隔离放大器，是一种将两路相互隔离的模拟量进行相加计算后按设定要求取平均值信号输出，再将取出平均值信号进行隔离放大转换的隔离计算器。 该产品主要由多路高隔离DC/DC电源、模拟加法器、平均值计算电路、信号隔离放大与变换电路组成，适用于传感器、PLC两路模拟信号输入在不停机状态下进行求和、取平均值的超驰控制系统。目前在工业现场的过程控制、电气自动化及仪器仪表、安全监测装置中广泛应用。

    DIN 2X1 ISO C-P-O内部集成的高效率DC-DC能产生多组隔离电源，分别给内部的放大电路、加法器电路、平均电路、调制解调电路、隔离转换电路供电。SMD工艺结构及新技术隔离措施使该产品达到辅助电源、信号的输入1、输入2与输出之间 3KVDC四隔离，并且可满足工业级宽温度（- 20 ~ + 70℃）工作环境要求。

    顺源科技是07年深圳市高新技术企业及2011年国家高新技术企业。公司以“客户的成功，我们的价值”为经营理念，按照ISO 2008质量技术管理体系的要求，坚持开展改进、改善、创新工作，不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品。以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代需求。

    顺源科技在DC-DC模块电源、数据采集器、隔离放大器、隔离变送器产品上有10多年的设计、生产和应用经验，全系列产品有20多项国家专利和软件著作权。公司专业的工程师团队在更深入的理解和设计知识方面，相对于同行业竞争者有绝对的优势。为需要解决信号干扰、信号负载匹配、地线隔离、电源转换、数据采集、信号隔离、AD/DA转换等用户提供了大量解决方案。顺源的每个产品所用器件原材料都超出所预定的规格来设计生产出高稳定性的产品，这些保证了产品在各种恶劣环境运行过程中展现良好的性能。

    产品特点

    ● 2路模拟信号隔离输入，相加后取平均值输出

    ● 2路输入通道之间隔离，分辨灵敏，响应速度快

    ● 辅助电源与信号输入1 / 输入2 / 输出 3KVDC四隔离

    ● 辅助电源：5V、12V、15V或24VDC单电源供电

    ● 低成本、超小体积，无需调整、使用方便，可靠性高

    ● 精度、线性度误差等级：0.2级，标准DIN35导轨安装

    ● 工业级温度范围: - 20 ~ + 70℃

    典型应用

    ● 两路模拟信号相加后取平均值隔离控制

    ● 工业自动化设备取信号平均值控制

    ● 电气自动化及自动控制系统安全监测

    ● 过程控制系统差分信号采集隔离和变送

    ● 模拟量平均控制、显示与报警

    ● 模拟信号地线干扰抑制及数据隔离、采集

    ● 工业现场模拟与数字信号并存监控及传输

    产品选型举例

    例1： 信号输入：2路4-20mA输入； 信号输出：4-20mA； 两路输入相加平均输出； 辅助电源：24V；

    对应产品型号： DIN 2X1 ISO C1-P1-O1 （隔离型标准DIN 35导轨安装）

    例2： 信号输入：2路1-5V输入； 信号输出：1-5V； 两路输入相加平均输出； 辅助电源：12V；

    对应产品型号： DIN 2X1 ISO C3-P2-O6 （隔离型标准DIN 35导轨安装）

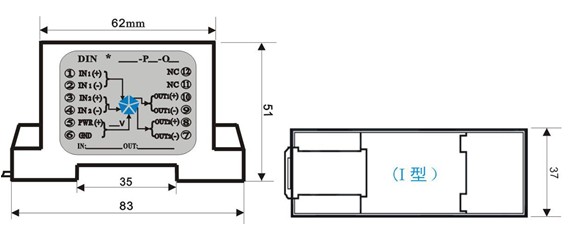

    外形尺寸与引脚定义
