顺源新品：1进4出隔离变送器隔离放大器

一进四出变送器

    导读：模块内部集成了4个ISO EM系列高隔离的模拟信号隔离放大器IC，采用磁电耦合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该集成模块的信号输入/信号输出1/信号输出2/信号输出3/信号输出4/辅助电源之间，六隔离。

    顺源科技是07年深圳市高新技术企业及2011年国家高新技术企业。公司以“客户的成功，我们的价值”为经营理念，按照ISO 2008质量技术管理体系的要求，坚持开展改进、改善、创新工作，不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品。以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代需求。

    顺源科技在DC-DC模块电源、数据采集器、隔离放大器、隔离变送器产品上有10多年的设计、生产和应用经验，全系列产品有20多项国家专利和软件著作权。公司专业的工程师团队在更深入的理解和设计知识方面，相对于同行业竞争者有绝对的优势。为需要解决信号干扰、信号负载匹配、地线隔离、电源转换、数据采集、信号隔离、AD/DA转换等用户提供了大量解决方案。顺源的每个产品所用器件原材料都超出所预定的规格来设计生产出高稳定性的产品，这些保证了产品在各种恶劣环境运行过程中展现良好的性能。

    SunYuan DIN 1X4 ISO EM系列模拟信号一进四出隔离放大器变送器 ，是一种将（传感器输出）单路模拟电压或电流信号经隔离、分配、转换成四路精度、线性度相匹配的标准模拟信号的混合集成模块。该模块内部集成了4个ISO EM系列高隔离的模拟信号隔离放大器IC，采用磁电耦合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该集成模块的信号输入/信号输出1/信号输出2/信号输出3/信号输出4/辅助电源之间，六隔离。

    DIN 1X4 ISO EM系列模拟信号一进四出隔离放大器变送器采用ISO EM-U-P-O系列或者ISO EM-A-P-O系列集成电路组合，可获得四路输出为一致或分别不同的直流电压和电流信号。产品使用非常方便，直接安装在标准DIN 35导轨上，无需调节和校正零点和增益精度，即可实现工业现场各种传感器信号的隔离、分配、转换功能，并能满足工业级宽温度、潮湿、震动等恶劣工作环境要求。

    产品特点

    ● 精度等级：0.1级、0.2级、0.5级

    ● 产品出厂前已检验校正，用户可以直接使用

    ● 全量程内非线性度<0.2%，免零点和增益调节

    ● 信号输入/输出1/输出2/输出3/输出4/电源之间 六隔离

    ● 辅助电源：5VDC，12VDC，24VDC单电源供电

    ● 四路输出可为一致或分别不同的直流电压和电流信号

    ● 0-75mV//0-5V/0-±100mV/0-±10V等电压信号与 0-10mA/0-±20mA/4-20mA等电流信号间隔离、放大转换

    ● 工业级温度范围: - 25℃ ~ + 70℃

    典型应用

    ● 传感器信号的一分四路显示与监控

    ● 工业现场信号隔离、转换及放大及长线传输

    ● 4-20mA信号一进四出的地线干扰抑制

    ● 模拟信号地线干扰抑制及数据隔离、采集

    ● 电力监控、医疗设备隔离监控安全栅

    ● 仪器仪表与传感器信号收发检测

    ● 4-20mA/0-5V等信号的隔离、分布及变换

    ● 工业现场模拟与数字信号并存监控及传输

    产品选型举例

    例1: 输入：0-5V；辅助电源：12V；输出1：0-5V；输出2：0-5V；输出3：0-5V；输出4：0-5V。
产品型号：DIN1X4 ISOEM U1-P2-O4

    例2: 输入：4-20mA；辅助电源：24V；输出1：4-20mA；输出2：4-20mA；输出3：4-20mA；输出4：4-20mA。

    产品型号：DIN1X4 ISOEM A4-P1-O1

    DIN 1X4内部结构

    SunYuan 信号磁电隔离变送器采用ISO EM-U□-P□-O□系列或者ISO EM-A□-P□-O□系列集成模块， 直接安装在标准DIN 35壳体内，无需可调电阻用来调节或校正零点精度和输出精度。

    PCB板尺寸：长*宽 79.5*32.5(mm)。

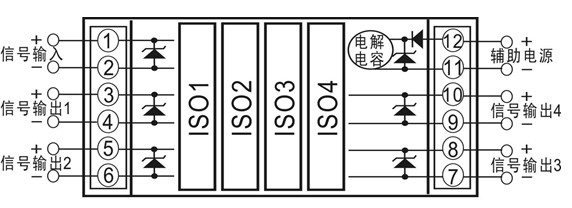

    PCB板上的安装零件及功能示意图如下：（产品出厂前已检验校正，用户可以直接使用）

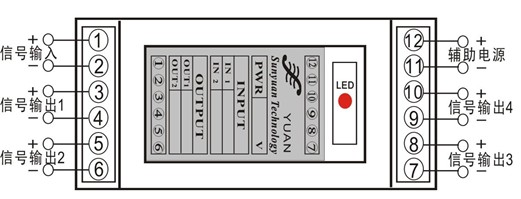

    DIN 1X4系列产品外型尺寸及引脚功能描述（*产品型号和接线图打印在壳体上）

    详细技术资料：一进四出隔离模拟信号变送器隔离放大器
