英威腾Goodrive200A变频器在污水处理中的应用

    摘要:使用英威腾GD200A变频器控制螺杆泵恒压往压滤机输送物料，达到污水过滤为清水的过程。

    一、 引言

    由于工业发展以及生活导致环境污染问题越来越严重，引起工业化国家的重视，全社会正在重视和处理污染问题。于是污水处理显得刻不容缓，公司经营的过滤产品订单巨长，而随着工业控制技术的发展，对于污水处理控制，自动化需求也越来越高。

    压滤机是一种常用的固液分离设备，广泛用于化工、制药、冶金、染料、食品、陶瓷以及环保等行业。利用一种特殊的过滤介质，通过螺杆泵等泵类对对象施加一定的压力，使得液体渗析出来。

    二、 控制要求

    使用英威腾Goodrive200A驱动单螺杆泵电机，从污泥池中抽取污泥送往压滤机中过滤，达到固液分离的效果。过滤完成后，然后再由另一台英威腾变频器驱动单螺杆泵，往压滤机鼓模板中打水，进一步挤压物料中的水分，达到更好的过滤效果（即降低含水率）。

    运行过程中，由现场安装在管道上的压力变送器检测压力并反馈到仪表控制器，通过PID控制器输出频率给定变频器，从而实现恒压供料的控制，使污泥的运送稳定的进行，达到最佳的过滤效果。

    三、英威腾变频器介绍

    Goodrive200A变频器是英威腾公司开发的新一代矢量型变频器，可用来控制异步交流感应电机，产品采用与目前国际最领先完全同步的无速度传感器矢量控制技术，运用DSP控制系统，并且强化产品的可靠性和环境的适应性，功能更优化，应用更灵活，性能更稳定。

    Goodrive200A变频器具有优异的矢量控制性能，实现转矩控制、速度控制的一体化，能满足不同客户多种应用需求。同时，Goodrive200A变频器具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，极大提高产品可靠性。

    四、系统接线及调试

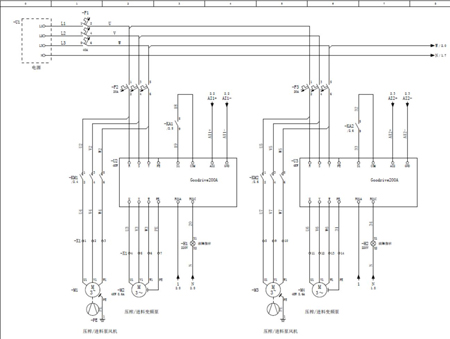

图一主电路

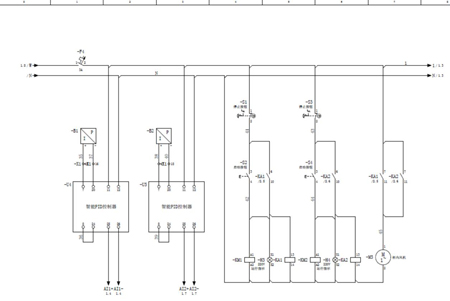

图二控制电路

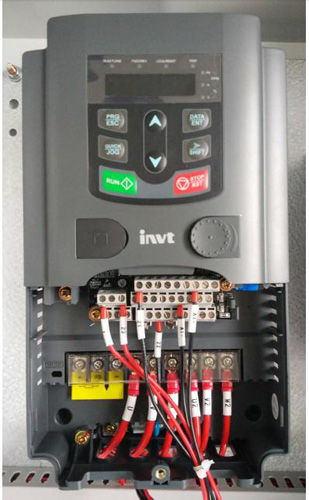

图三实际接线图

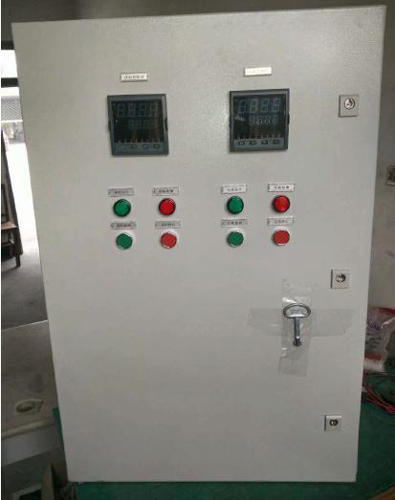

图四柜内接线

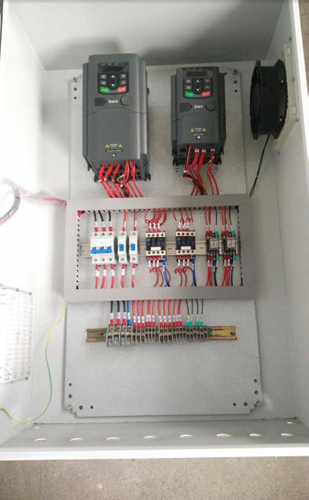

图五柜体布局

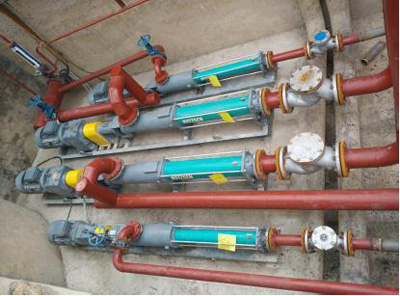

图六现场控制泵图

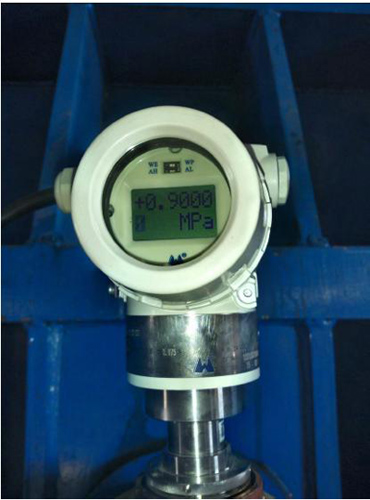

图七现场仪表

    五、 结束语

    由于螺杆泵启动转矩非常大，这就需要矢量型变频器，启动转矩大，且过载能力强，英威腾GD200A变频器的过载能力是150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒，起动转矩为0.5HZ/150%(无PG矢量控制)，经过现场试验，能够完美的启动螺杆泵并稳定地运行，之前用其他品牌的变频器均存在起动能力不足，跳过电流故障的原因，使用英威腾变频器再也不用担心启动不了螺杆泵了。

    众所周知，PID控制的最终结果，是恒压控制运行，而对于螺杆泵的恒压控制，不像恒压供水，因为始终有要用水的地方，螺杆泵输送的物料，送往压滤机，而压滤机是个密闭的空间，随着容积的增加，滤液的减少，到最后要使得恒压运行，变频器的频率将会越来越低，经现场试验几个过滤周期，在3HZ频率上还能够稳定运行并保持恒压，不得不说，这就是我想要的产品。

    参考文献

    [1] 《英威腾 Goodrive200A系列变频器 产品说明书》深圳市英威腾股份有限公司<
