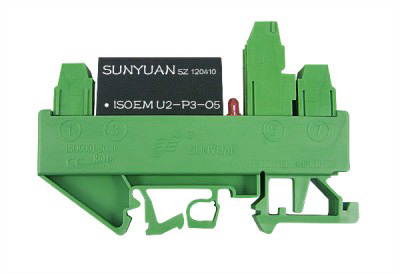

超小体积、低成本、高精度标准DIN35导轨安装

点击查看原图
公司名称:深圳市顺源科技有限公司
所属类别:电源应用分类>>电力电源
电子信箱:szsunyuan@126.com
联系电话:18038198380
联 系 人:张利云
更新时间:2019/6/18 14:23:00

产品详情

概述

Sunyuan超小体积、低成本、高精度标准DIN35导轨安装离放大器是一种将工业现场模拟信号进行隔离放大转换的磁电隔离变送器。DIN3  ISO EM系列产品上安装的ISO EM U-P-OISO EM A-P-O系列隔离放大器是一种磁电隔离的混合集成电路,该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器,它采用磁电偶合的低成本方案,主要用于对EMC(电磁干扰)无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3KVDC绝缘电压。

 DIN3 ISO EM系列产品使用非常方便,免零点和增益调节。广泛应用在工业控制系统中模拟信号输入输出控制,系统内部通过DSPPLCDA转换输出信号来显示和控制其它装置的可调输出,现场工作电压、电流和各种运行参数的监测及系统外部增加0-1mA/4-20mA/0-20mA/0-75mV/0-5V/0-10V/0-±10V/0-±20mA标准信号接口等。

型号及定义

DIN3  ISO EM  U(A)□ -P□- O□

超小体积    磁电隔离

导轨安装     免调节



输入电压或电流信号值

U10-5V         A10—1mA

   U20-10V        A2: 0—10mA

   U30-75mV       A3: 0—20mA

  U40-2.5V        A4: 4—20mA

   U50-±5V        A50—±1mA

   U60-±10V       A6: 0—±10mA

   U70-±100mV     A7: 0—±20mA

   U8用户自定义   A8: 用户自定义

辅助电源

   P1:DC24V   P2:DC12V

   P3:DC5V    P4:DC15V  P8:用户自定义

输出信号

   O1:  4-20mA      O2:  0-20mA      O4:  0-5V           O5:  0-10V

   O6:  1-5V         O7:  0-±5V        O8:  用户自定义     O9: -20-+20mA     O10:0-±10V

产品选型举例

1  DIN35导轨安装带接线端子型,信号输入:0-5V 信号输出:0-5V 辅助电源:24V

        产品型号:  DIN3  ISO EM  U1-P1-O4

2  DIN35导轨安装带接线端子型,信号输入:0-10V 信号输出:0-20mA 辅助电源:24V

        产品型号:  DIN3  ISO EM  U2-P1-O2

产品最大额定值 (长期在最大额定值环境下工作影响产品使用寿命,超过最大值会出现不可修复的损坏。)

Continuous Isolation Voltage (持续隔离电压)                                           3KVDC/rms

PW(电源电压输入范围)                                                                ±25%Vdd

Junction Temperature  (工作环境温度)                                            - 45 ~ + 85

Lead Temperature     (焊接温度<10S                                                   +300

Output Voltage Load Min输出电压信号时的最小负载                                        2KΩ

通用参数

参数名称

测试条件

最小

典型值

最大

单位

隔离电压

AC,50Hz,1min

3000

V(rms)

增益

1

V/V

增益温漂

35

ppm/

非线性度

0.1

0.2

%FSR

信号输入

电压

0

15

V

电流

0

30

mA

输入失调电压

2

5

mV

输入阻抗

电压

1

M

电流

50

250

Ω

信号输出

电压

-10

10

V

电流

-20

20

mA

负载能力

电压

Vout=10V

2

电流

0

350

50

650

Ω

频率响应

-3DB

1

KHz

信号输出纹波

不滤波

10

20

mVRMS

信号电压温漂

0.2

mV/

辅助电源

电压

用户自定义

3.3

12

24

VDC

功耗

0.5

1

W

工作环境温度

-45

85

贮存温度

-55

105

备注:对产品电压信号和电流信号的负载能力有特殊要求的,请另做注明。

输出项目

输出负载能力

响应时间

4-20mA

≤350Ω

(如果要求负载为650Ω的产品,请订货时说明)

<1mS

0-±20mA

0-±5V

> 2KΩ

0-±10V

1-5V

外形尺寸及典型应用
