模拟信号一进四出隔离放大转换器：DIN 1X4系列
所属类别：电源应用分类>>电力电源
电子信箱：szsunyuan@126.com
联系电话：13006667916
联 系 人：王萍
更新时间：2017-6-20 9:52:59
|
● 精度等级：0.1级、0.2级、0.5级 ● 产品出厂前已检验校正，用户可以直接使用 ● 全量程内非线性度<0.2%，免零点和增益调节 ● 信号输入/输出1/输出2/输出3/输出4/电源之间 六隔离 ● 辅助电源：5VDC，12VDC，24VDC单电源供电 ● 四路输出可为一致或分别不同的直流电压和电流信号 ● 0-75mV//0-5V/0-±100mV/0-±10V等电压信号与 0-10mA/0-±20mA/4-20mA等电流信号间隔离、放大转换 ● 工业级温度范围: - 25℃ ~ + 70℃ |
● 传感器信号的一分四路显示与监控 ● 工业现场信号隔离、转换及放大及长线传输 ● 4-20mA信号一进四出的地线干扰抑制 ● 模拟信号地线干扰抑制及数据隔离、采集 ● 电力监控、医疗设备隔离监控安全栅 ● 仪器仪表与传感器信号收发检测 ● 4-20mA/0-5V等信号的隔离、分布及变换 ● 工业现场模拟与数字信号并存监控及传输 |
概述
SunYuan DIN 1X4 ISO EM系列模拟信号一进四出隔离放大器变送器 ，是一种将（传感器输出）单路模拟电压或电流信号经隔离、分配、转换成四路精度、线性度相匹配的标准模拟信号的混合集成模块。该模块内部集成了4个ISO EM系列高隔离的模拟信号隔离放大器IC，采用磁电耦合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该集成模块的信号输入/信号输出1/信号输出2/信号输出3/信号输出4/辅助电源之间，六隔离。

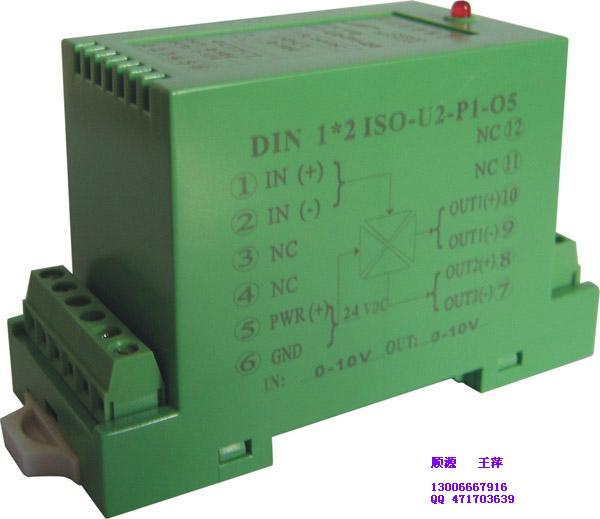

DIN 1X4 ISO EM系列模拟信号一进四出隔离放大器变送器采用ISO EM-U-P-O系列或者ISO EM-A-P-O系列集成电路组合，可获得四路输出为一致或分别不同的直流电压和电流信号。产品使用非常方便，直接安装在标准DIN 35导轨上，无需调节和校正零点和增益精度，即可实现工业现场各种传感器信号的隔离、分配、转换功能，并能满足工业级宽温度、潮湿、震动等恶劣工作环境要求。
型号及定义
DIN 1X4 ISOEM - U(A)□ - P□ - O□
|
输入额定电压U（或电流A）值 |
辅助电源 P |
输出 O | |
|
U1：0-5V |
A1：0-1mA |
P1：DC24V |
O1：4-20mA |
|
U2：0-10V |
A2：0-10mA |
P2：DC12V |
O2：0-20mA |
|
U3：0-75mV |
A3：0-20mA |
P3：DC5V |
O4：0-5V |
|
U4：0-2.5V |
A4：4-20mA |
P4：DC15V |
O5：0-10V |
|
U5：0-±5V |
A5：0- ±1mA |
P5：AC220V |
O6：1-5V |
|
U6：0-±10V |
A6：0- ±10mA |
P8：用户自定义 |
O7：0-±5V |
|
U7：0-±100mV |
A7：0- ±20mA |
O8：用户自定义 | |
|
U8：用户自定义 |
A8：用户自定义 |
O9：-20-+20mA | |
|
O10：0-±10V | |||
产品选型举例
|
例1: |
输入：0-5V |
辅助电源：12V |
输出1：0-5V |
输出2：0-5V |
输出3：0-5V |
输出4：0-5V |
产品型号： DIN1X4 ISOEM U1-P2-O4 |
|
例2: |
输入：4-20mA |
辅助电源：24V |
输出1： 4-20mA |
输出2： 4-20mA |
输出3： 4-20mA |
输出4： 4-20mA |
产品型号： DIN1X4 ISOEM A4-P1-O1 |
通用参数
|
精 度 ---------- 0.1% ，0.2% ，0.5% |
隔 离 ---------- 信号输入/输出/辅助电源 |
|
辅助电源---------- DC5V、12V、15V、24V，±10% |
绝缘电阻 ---------- ≥ |
|
工作温度---------- -20 ~ + |
耐 压 ---------- 信号输入/输出/辅助电源 |
|
工作湿度---------- 10 ~ 90% (无凝露) |
3000VDC，1分钟，漏电流 1mA |
|
存储温度---------- -55 ~ + |
耐冲击电压---------- 3KV， 1.2/50us(峰值) |
|
存储湿度---------- 10 ~ 95% (无凝露) |
温度系数 ---------- ≤50PPM/℃ |
|
输入参数 |
输出参数 | ||||||
|
输入项目 |
输入阻抗 |
电源损耗 |
输入过载能力 |
输出项目 |
输出过载能力 |
响应时间 | |
|
0-5V |
≥100KΩ |
电压输出 < 1.5W 电流输出 <3W |
2.0倍额定：连续 |
4-20mA |
负载电阻 不超过350Ω |
≤1mS | |
|
0-10V |
0-20mA | ||||||
|
0-1mA |
TYP：250Ω 可自设定 |
1.5倍额定：连续 3.0倍额定：1S |
|||||
|
0-10mA |
0-5V |
≥2KΩ | |||||
|
0-20mA 4-20mA |
0-10V 1-5V | ||||||
备注: 电流输出型产品如果要求带负载电阻高于350Ω的,订货时请另做注明。

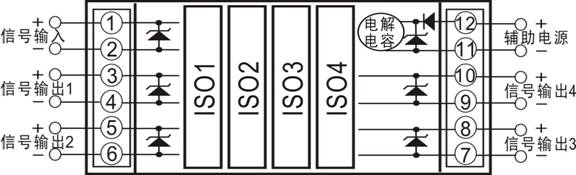

DIN 1X4内部结构
SunYuan 信号磁电隔离变送器采用ISO EM-U□-P□-O□系列或者ISO EM-A□-P□-O□系列集成模块， 直接安装在标准DIN 35壳体内，无需可调电阻用来调节或校正零点精度和输出精度。
PCB板尺寸：长*宽 79.5*32.5(mm)。
PCB板上的安装零件及功能示意图如下：（产品出厂前已检验校正，用户可以直接使用）
|
无需调节零点和增益的产品 例如：DIN 1X4 ISO EM-A4-P1-O1 |
|
|
