概述

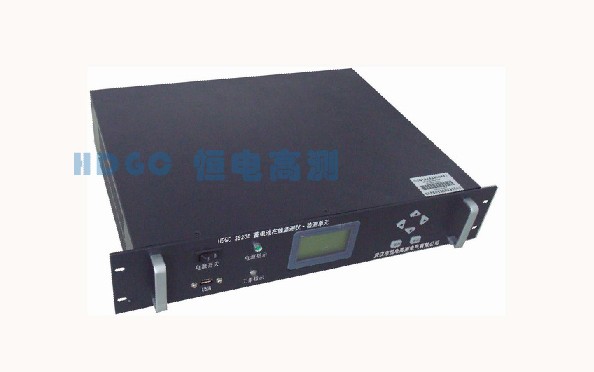

HDGC3920蓄电池在线监测系统主要用于铁路牵引变电站、通讯机房及UPS电源的蓄电池状态监测及分析，是以电池内阻、端电压为主要监测参数，对电池性能状态进行监测的电池故障在线监测系统。发现性能严重劣化故障电池立即报警；跟踪电池的性能均衡性，为电池“精细”维护提供依据。
 设计特点

1． 特有的内阻测试技术，避免测试中对电池损坏和系统冲击。

2． 在线放电，通过测量电池电压、电流，计算出放电容量，根据设定放电要求，自动提示用户结束放电。

3． 具有网报警、报警和声光报警功能。

4． 可以4路、8路、24路、32路、48路、54路、108路、256路进行扩展。
5． 全自动巡检电池内阻、端电压，自动记录监测数据。
6． 受控单检、巡检电池内阻、端电压，自动记录测试数据。
7． 自动监测电池组性能均衡性，诊断电池故障，当电池出现故障时可自动报警。
8． 自动分析内阻变化趋势，预测电池寿命。
9．单体电池和电池组性能状态既可在现场观测，也可在数据中心观测。标志明确，显示直观。

10．现场检测无需人工介入，避免了因人工检测误操作引起的短路、触电我负载断电风险。

11．全隔离独立测试回路，既不受用户设备干扰，也不影响用户设备和电池组的正常运行。

12．电池资源管理全面数字化、信息化。

13、电池资源充分利用，省资金、利环保。

 功能

通过GPRS或以太网远程监控方式，应用强大完善PC机系统管理软件，可以通过以下功能实时对蓄电池进行管理：

1、定时内阻检测功能

   系统可设定电池内阻的自动定时检测，最低设定为10分钟一次。同时也可在服务器上对整组电池或单个电池的内阻进行检测。在测试内阻的同时，电池电压值也可同时测量。

2、电压巡检功能

 系统可对电池组电压、电流、正负极温度、单体电池电压等参数进行巡检。巡检的间隔可设定，最短间隔为20秒。

3、容量监测功能

 当电池组进行放电或充电时，电池监测仪自动进行容量测试。可测试各电池和电池组的放电容量和充电容量。同时在远程观察充电和放电过程。可以配合每年的核突放电，全过程监测放电时电池组电压和放电电流以及各电池的电压变化。

4、报警记录功能

   可对电池组电压、单体电池电压、电池内阻、温度等设定上下限极值。当监测仪检测到有参数超出设定的上下限时，监测仪可通过声、光等报警，并把这一事件记录下来。用户即可发现电池组工作状态的异常。

5、电池质量分析及报表分析功能

   B/S结构数据库管理

   对电池的内阻和电压进行长期跟踪监测，并可形成每月、每季、每年的监测报表，全面掌握蓄电池的运行维护状况。

技术指标

      可根据用户需求，专门定制不同单体电压、整体电压、不同电池节数的设备。
