1．简介

电力逆变电源设备是一种将市电及直流的电能转化为不间断的、净化的交流电能的变换装置，给计算机和其他电气设备提供可使用的连续交流电源，防备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

 逆变电源技术特点：

★ 完全隔离型逆变技术，输出无噪音纯净正弦交流电压；

★ 逆变单元采用微处理器控制,SPWM正弦脉宽调制技术，波形纯净；

★ 独有的动态电流环控制技术确保逆变器可靠运行；

★ 过负载能力强，能承受计算机负载开机浪涌冲击；

★ 大功率静态旁路开关，过载时可由旁路供电,切换时间短；

★ 具有输入过、欠压，输出过、欠压，过温、短路等保护功能；

★ 逆变器前面板有LED显示方式，状态一目了然；

★ 多种防雷保护方案可选择；

2．注意事项：

本说明书能让你很轻易的操作及维护本系统，为使本系统能正常发挥既有之功能，请注意下列事项：

☆  在使用前务必详阅此说明书。

☆  遵照指示步骤，依法操作。

☆  机器搬运时应小心轻放。

☆  电源请依照说明施工。

☆  为避免触电造成人员伤害及机器损坏，必须要有完好的接地系统。

☆  避免超负载使用，以免造成机器故障。

☆  妥存说明书，作为日后参考。

☆  请保持机器清洁。

3．工作原理

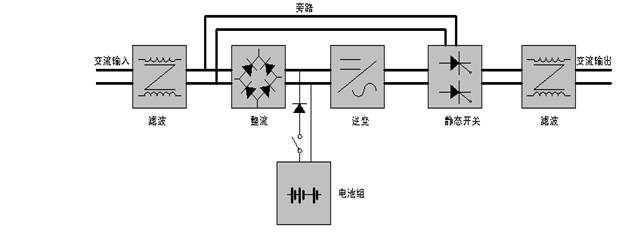

电力专用型逆变系统工作方框图：如图1所示

图1    电力专用逆变系统架构方块图

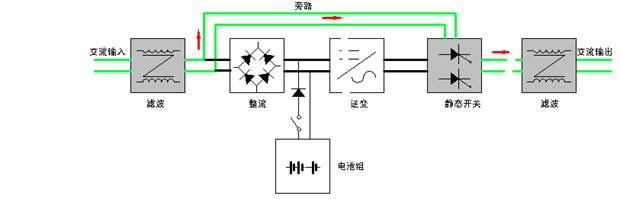

A．逆变系统工作于旁路状态时各部份电路工作原理：市电进入经EMI滤波器滤除市电端送来的杂讯干扰后，由静态开关送出后经输出EMI滤波器滤除干扰后送到用户负载端，为用户负载提供电能。机器此时的输出只是经过滤波后而无稳压、稳频处理过程的普通市电。

图2 逆变系统工作于旁路状态时各部份电路之运作方法

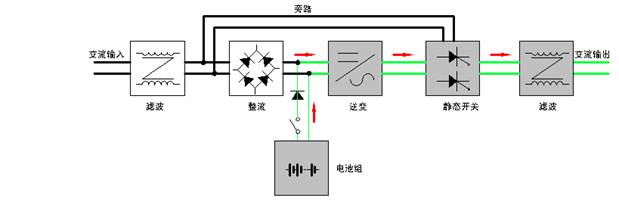

B．逆变系统工作于直流正常供电状态时各部份电路工作原理，当市电故障时，直流电压被送到逆变器输入端，在主控制电路驱动下，逆变器将直流电变成电压、频率稳定、无干扰的纯正正弦波输出到静态开关，由静态开关将此优质电源送到输出EMI滤波器后，由EMI滤波器滤除干扰后送到用户负载端，为用户提供高品质的电源。

图3 逆变系统工作于电池正常供电状态时各部份电路之运作方法

4.主要技术指标:
