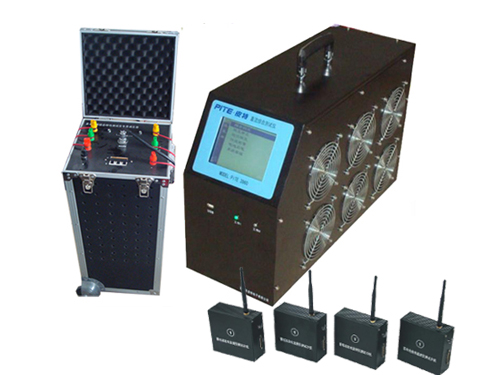

PITE3960直流系统综合测试仪

一、概述：

PITE3960直流电源综合测试仪是根据国家关于《直流电源运行和维护规程》的相关要求，集多年的研制成果和长期现场运行经验，综合国内外相关先进技术而研发的新产品，该装置可实现不同容量充电机以及蓄电池组容量的检测和试验，并能准确可靠的测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数、效率值、交流输入1-25次谐波值、放电容量等参数。同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。

二、功能：

l 综合测试：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。

l 稳压精度测量：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100%额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。

l 稳流精度测量：交流输入电压在额定电压±10%范围内变化、输出电流在20%～100%额定值的任一数值，充电电压在规定的调整范围内变化时，其稳流精度。

l 纹波精度测量：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出出稳压纹波系数和稳流纹波系数。

l 效率测量：充电装置的交流额定输入功率与直流输出功率之比，效率测量显示测量交流电压、测量交流电流、测量直流电压，测量直流电流，并计算出输入功率、输出功率和效率。

l 谐波测量：电流谐波测量，主要显示1～25次谐波的状况，包括谐波(或基波)次数、谐波真有效值、谐波含有率（HR）、总谐波畸变率（THD）等参数。

l 电池放电：数字化控制恒流放电，自动实时监测单节和整组电池的电压，电池放电测试显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。

l 实时监控功能：实时显示并控制各设定的参数（如电压、电流、时间等）。

l 在线监测放电：可以实时通过无线通信监测，记录单节或整组电池的电压，并在PC机上实时曲线和柱状图显示。

l 自动保护功能：可通过设定电池组和单体电池最低保护电压、放电容量、放电时长四种门限报警而实现自动保护。

l 强大的数据处理功能：可对蓄电池的多项测量结果进行曲线显示、生成报表，并进行综合计算分析，准确判别。

l 数据分析：包括的综合分析、稳压精度分析、稳流精度分析、纹波系数分析、效率分析、电网谐波分析和电池放电分析可重新显示原测量界面的内容。

l 数据上传：此功能允许用户将保存的测量数据上传到计算机以进行各种分析。

l 系统升级：此功能允许用户使用U盘更新仪表软件。

三、特点

l 是一种直流电源测试分析专用设备，全自动依照国标完成交流电压调整、加载负载电阻、参数测试（纹波系数测试、稳流精度测试、稳压精度测试等）、自动记录测试值并停止测试等功能；

l 强大的扩展功能：兼容220V直流系统和110V直流系统的检测；

l 采用三相自动数控调压器：输出精度高、功率大，电压稳定度高；

l 使用ARM和DSP双CPU工作控制，以及16M字节的FLASH存储器；

l 仪表使用大屏液晶触摸屏，全汉化图形界面，操作更简单、方便；

l 测试过程中实时显示测试数据，所有图表清晰美观、直观方便；

l 可保存、回显测量数据或将其上传到PC，专用直流电源综合测试仪数据分析软件进行详细数据图表分析。随时测试，随时保存、编辑、打印；

l 数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；

l 模块化结构，设计合理，运行可靠，体积小，重量轻；

l 大容量存储器：存储三百组稳压精度测试、纹波系数测试、稳流精度测试、效率测试、限流特性测试的数据；

l 完备的通讯功能，具有RS485通讯接口与USB接口，利用U盘传递数据，可以U盘更新仪表软件；

l 具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。

四、技术指标
