一、概述

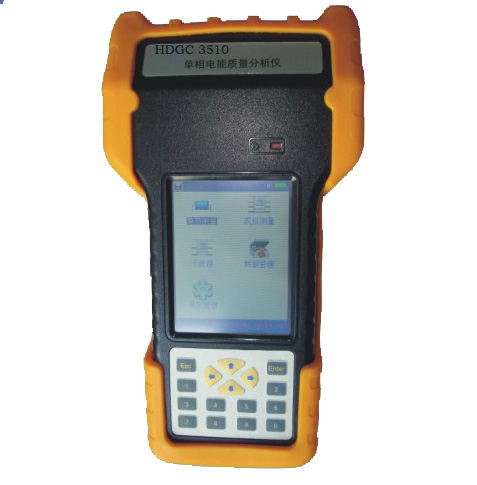

     HDGC3510电能质量分析仪，是对电网运行质量进行检测及分析的专用手持式仪表。可以提供谐波分析及单相功率品质分析等数据分析，配PC应用软件，把采集的数据上传至计算机，便于进行各种分析，以确定电网是否是安全运行的。　

二、设计特点

1、设计模块化，运行可靠，测量数据全面并准确显示电压，电流的运行波形。

2、功能强大，可进行多项专业测试，并且能够存入仪表，以便随时查看或传至计算机上进行分析。

3、纯中国化设计，中文操作界面，符合中国人的操作习惯，人机界面友好，并有英文操作系统供必要时使用。

4、使用最新的在线可编程CPU，用户可使用计算机更新仪表软件，不断提升仪表性能。

5、总谐波失真(THD)，高达50次的谐波及各次谐波的相位角。

6、长时间监测，连续测量电压、电流、功率、和功率因数。

7、起动测量，可测量大功率负载起动或停止对电网的冲击。

三、功能

 l、基本参数测量

基本测量显示电压有效值、电流有效值、频率等基本参数和电压与电流的测量波形图。对直流测量源进行测量时显示的为平均值。

2、单相功率测量

单相功率测量显示视在功率、有功功率、无功功率、功率因数。对直流测量源进行测量时显示的为直流功率

3、三相功率测量

三相功率测量显示三相三线制平衡负荷的视在功率、功率因数。

4、电网谐波测量

电网谐波测量分为电压谐波、电流谐波的谐波测量，主要显示1～50次谐波的状况，可显示次谐波（或基波）次数、谐波真有效值、谐波含有率（HR）、总谐波畸变率（THD)等参数和各次谐波的柱状图。

5、数字示波器功能

示波器显示电压与电流的测量波形图，有运行保持（即手动捕捉）、触发（即自动捕捉）三种工作状态。

四、技术指标
