定电压输入,隔离非稳压单路输出DC-DC模块电源

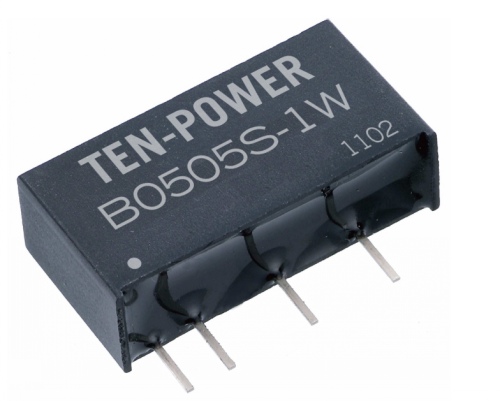

型号:BxxxxS-1W 和BxxxxS-2W DC-DC电源模块
具有3.3V,5V,9V,12V,15V和24V等多种输入/输出电压规格,额定输出功率为1W和2W两种。
封装形式:单列直插式(SIP 4PIN)。
外形尺寸:
l
l BxxxxS-2W 系列:(L×W×H)19.60×7.00×10.00 mm
产品特点:
★ 高效率达80%以上(典型值)
★ 采用国际标准封装引脚方式
★ 超低纹波系数和低静态电流
★ 输出电压误差≤±10%
★ 符合UL94-V0阻燃标准
★ 高可靠,输入输出隔离1KV
★ 工作温度:-40℃---+85℃,自然冷却
适用范围:
1、 需要IO隔离的数字电路,比如隔离RS485、隔离RS232、隔离CAN-bus、隔离IO电路和IGBT等功率器件驱动中做隔离电源使用。
2、 适用于电压稳定度要求不高的隔离模拟电路中做二次隔离电源使用。
3、 适用于分布式电源供电系统及使用小功率电源供电的电路。
4、 行业举例:工控行业、仪器仪表、智能变送器、传感器、网络通讯设备等领域。
该系列所有型号如下:
型号 |
输入电压(V) |
输出电压(V) |
耐压 |
功率 |
B0505S-1W |
5 |
5 |
1KV |
1W |
B0509S-1W |
5 |
9 |
1KV |
1W |
B0512S-1W |
5 |
12 |
1KV |
1W |
B0515S-1W |
5 |
15 |
1KV |
1W |
B0524S-1W |
5 |
24 |
1KV |
1W |
B1205S-1W |
12 |
5 |
1KV |
1W |
B1209S-1W |
12 |
9 |
1KV |
1W |
B1212S-1W |
12 |
12 |
1KV |
1W |
B1215S-1W |
12 |
15 |
1KV |
1W |
B1224S-1W |
12 |
24 |
1KV |
1W |
B2405S-1W |
24 |
5 |
1KV |
1W |
B2409S-1W |
24 |
9 |
1KV |
1W |
B2412S-1W |
24 |
12 |
1KV |
1W |
B2415S-1W |
24 |
15 |
1KV |
1W |
B2424S-1W |
24 |
24 |
1KV |
1W |
B0303S-2W |
3.3 |
3.3 |
1KV |
2W |
B0305S-2W |
3.3 |
5 |
1KV |
2W |
B0505S-2W |
5 |
5 |
1KV |
2W |
B0503S-2W |
5 |
3.3 |
1KV |
2W |
B0509S-2W |
5 |
9 |
1KV |
2W |
B0512S-2W |
5 |
12 |
1KV |
2W |
B0515S-2W |
5 |
15 |
1KV |
2W |
B1205S-2W |
12 |
5 |
1KV |
2W |
B1209S-2W |
12 |
9 |
1KV |
2W |
B1212S-2W |
12 |
12 |
1KV |
2W |
B1215S-2W |
12 |
15 |
1KV |
2W |
B1224S-2W |
12 |
24 |
1KV |
2W |
B2403S-2W |
24 |
3.3 |
1KV |
2W |
B2405S-2W |
24 |
5 |
1KV |
2W |
B2409S-2W |
24 |
9 |
1KV |
2W |
B2412S-2W |
24 |
12 |
1KV |
2W |
B2415S-2W |
24 |
15 |
1KV |
2W |
B2424S-2W |
24 |
24 |
1KV |
2W |
