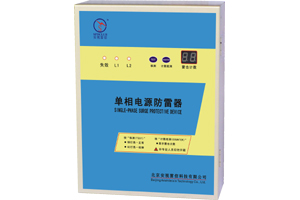

1、概述

本单相交流电源避雷箱采用经严格筛选的进口大容量浪涌吸收元件为核心组件，通流容量为40KA，适用于普通工厂、学校、企事业单位、收费站、住宅等场所的二级防雷。安装于设备的前端，保护设备免受雷击和工业浪涌冲击的损坏。本产品体积小、安装方便、性能稳定、输出残压低等特点，并配备正常检测、自测故障指示及雷击自动计数记录，便于维护；为广大单位、企业所优先采用，是实施防雷减灾工程的首选产品。

2、安装使用环境条件

2-1 温度-25℃~+65℃；相对湿度：不大于95%（25℃）；大气压不低于74.8kPa。

2-2 远距离架空进线在进入建筑物时将零线重复接地。

2-3 接地及电阻值应符合有关规范要求。

2-4 安装于雷击区域的LPZ0B-2区之间。

3、工作原理

在电源传输线正常传输情况下，本避雷箱对地呈高阻，即传输线与地线之间处于断路状态，对正常输电及用电设备的正常运行没有任何影响。当电源传输线上因雷电波、工业浪涌及瞬变等原因而形成瞬间过电压时，避雷箱在极短的时间内（纳秒级）迅速对地导通甚至短路，将雷电流泄放入大地，电源传输线路过电压被箝制在用电设备可以承受的安全值内，使被保护的电子设备及其他用电设备免遭高压浪涌的冲击，确保安全。当雷电流过后，避雷箱又迅速恢复高阻状态，电源传输线恢复正常输电，从而使设备正常运行。因此，本避雷箱能有效抑制雷电波、工业浪涌等过电压在电源传输线上的传输，具有良好的避雷效果。

4、主要技术指标及参数

型    号
 WEP-SP220X-2
 WEP-SP220X-1

标称工作电压Un（AC）
 220V/50Hz
 220V/50Hz

最大持续运行电压Uc
 AC 385V
 AC 385V

限制电压UP
 ≤2.3KV
 ≤2.3KV

标称放电电流In(8/20μS)
 40KA
 20KA

最大放电电流Imax(8/20μS)
 60KA
 40KA

Uc时断后续电流的能力If
 ≤1.5Karms（N/PE）
 ≤1.5Karms（N/PE）

响应时间tA
 ≤25ns
 ≤25ns

最大后备保险丝强度
 150A／后备保护装置WEP-SCF

接线方式
 并联

雷击计数
 具备

正常、故障指示
 具备

过热保护
 具备

保护等级
 IP65

安装导体截面
 最小25mm2的多股线（L、N）／最大35mm2的多股线（PE、 ）

外壳材料
 铁箱

安装位置
 安装在总进线端、电缆架空进入

外形尺寸
 290×235×85MM

参考标准
 IEC 61643，GB18802-2002，GB50343－2004
