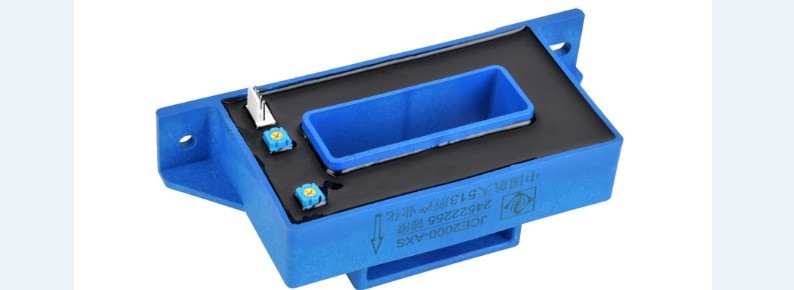

电流传感器JCE500…2500-AXS

JCE500…2500-AXS系列利用高性能霍尔元件，对直流、交流或脉冲电流进行电隔离测量，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。

应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS,逆变电源,开关电源等各行业。

主要技术参数

额定测量电流IPN：           500    600   850   1000 1500 2000 2500 A

测量范围IP：                1500  1800 2550 3000 4500 5500 5500 A

额定测量输出VM：           4V

电源电压(±5%)：             ±15V（±5%）

电流消耗IC：                 ≤+20/-15mA

精度X：                     —准确度 XG(@ VPN,TA=+25℃)：        ±1%

—非线性度εL(@ VPN，TA=+25℃)：     ±1%

—零点偏移VO：                       ≤±20mV(@+25℃)

—温度偏移 VOT：                     ≤±1mV/K

—响应时间 tr (@90% of VP max)：       ≤5us

—工作频率 f：                        DC-25KHz

耐压Vd：                    一次侧回路对二次侧回路之间耐压：     5kV/50Hz/1min
