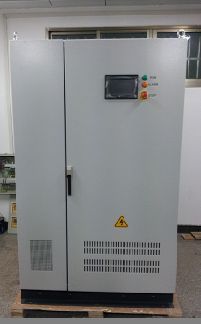

太阳能电池I-V模拟器
GK-IVS系列
合肥工业大学能源研究所(教育部光伏系统工程研究中心)于2000年即开始研究太阳能电池I-V模拟器,近年来多次在国际、国内核心期刊发表相关论文,是国内最早也是唯一一家从事太阳能电池I-V模拟器研究的国家级科研单位。合肥科威尔电源系统有限公司依托合肥工业大学能源研究所在光伏行业多年的研究经验及成果,联合开发出Kewell太阳能电池I-V模拟器GK-IVS系列,产品分为120KW/630KW两种功率等级,120KW太阳能电池I-V模拟器可满功率测100KW或以下光伏逆变器,630KW太阳能电池I-V模拟器可满功率测500KW或以下光伏逆变器,可并且可多台并机使用。
GK-IVS系列太阳能电池I-V模拟器为太阳能电池阵列模拟电源,即太阳能电池I-V特性模拟器,产品主要部件均选用国际知名品牌,大屏幕LCD显示触摸式操作,采用IGBT式整流设计,转换效率高可达95%以上并且对电网的谐波污染小,主要应用于光伏逆变器研发及测试。
产品功能:
一、程控直流电源:
1) 输出电压:电压可设定
2) 输出电流:限流点可设定
二、太阳能电池I-V模拟器:
1) 电压输出范围:0~1000V
2) 输出电流:0~230A/0~1200A
3) 太阳电池阵列模拟I-V功能
4) 模拟不同温度及光照强度下的I-V曲线
5) 模拟光伏阵列局部阴影遮挡I-V曲线
6) 模拟缩放全天日照变化下I-V曲线
7) 测试静态和动态下MPPT效能
8) 具有资料存贮记录功能
9) 标准的输出接口USB / RS232 / RS485控制接口 GPIB(选配)
10) 即时的最大功率追踪显示
11) LCD大屏幕显示,曲线、编程一目了然
12) 触摸式操作,简单便捷
13) 友好的人机操作界面,可本机操作也可通过上位机软件操作
14) 模拟全天累计电能计量(最新的附加功能)
15) 自动编程控制I-V曲线输出(可自动编程任意多条曲线,按时间运行)
16) 内置欧州EN50530及鉴恒最新测试标准,一键时调取测试。
三、产品规格:
项目 |
主要技术规格 |
120KW |
630KW |
输入 |
相位 |
3φ4W+G |
3φ4W+G |
电压 |
220V/380V±10% |
220V/380V±10% | |
频率 |
50Hz±10% |
50Hz±10% | |
输出 |
输出电压 |
0~1000V |
0~1000V |
输出额定电流 |
0~230A |
0~1300A | |
限流设定 |
0~230A |
0~1300A | |
输出功率设定 |
0~120KW |
0~630KW | |
电源稳压率 |
≤1% |
≤1% | |
负载稳压率 |
≤1% |
≤1% | |
整机效率 |
>95% |
>95% | |
设定精度 |
输出电压 |
0.1V |
0.1V |
输出电流 |
0.1A |
0.1A | |
通讯 和操作 |
操作界面 |
大屏幕液晶 |
大屏幕液晶 |
通讯 |
标配RS232/485 选配GPIB/USB |
标配RS232/485 选配GPIB/USB | |
编程节点数 |
128 |
128 | |
存储 |
上位机可任意存储多条曲线,内置120条曲线 |
上位机可任意存储多条曲线,内置120条曲线 | |
保护 |
输入 |
过压、过流 |
过压、过流 |
输出 |
过压、过温、过流 |
过压、过温、过流 | |
告警功能 |
声光告警 |
声光告警 | |
机械部分 |
尺寸 (宽×高×深) |
1100×1800×900mm |
4000×2000×900mm |
重量 |
1000Kg |
3800kg | |
环境条件和安全 |
防护等级 |
IP20(室内 ) |
IP20(室内 ) |
冷却方式 |
强制风冷 |
强制风冷 | |
环境温度 |
-25~ +40℃ |
-25~ +40℃ | |
相对湿度 |
20-95% (非凝结) |
20-95% (非凝结) | |
噪音 |
<65dB |
<65dB |
