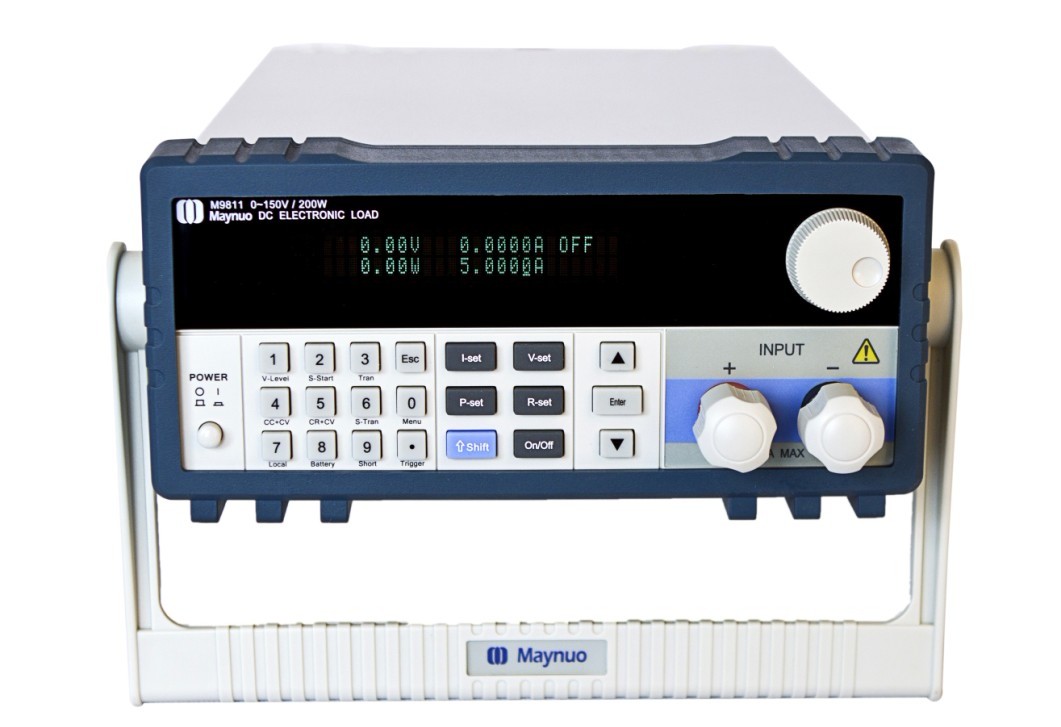

直流可编程LED电子负载M9811/9812/9812B(200-300W)
所属类别：电源配套分类>>测试仪器
电子信箱：993752413@qq.com
联系电话：025-52811885
联 系 人：闵
更新时间：2012-3-23 15:24:00
M9811可编程直流电子负载是美尔诺电子公司针对LED驱动器设计制造的新一代直流电子负载，在传统的电子负载基础上增加LED驱动器独有回路，高速,高精度设计,提供0.1mV,0.01mA的解析度(基本精度为0.03%， 基本电流上升速度
主要特点
恒流， 恒阻， 恒压，恒功率， 恒流+恒压， 恒阻+恒压， 六种高速动作模式；
过流， 过压， 过功率， 过热，极性反接保护；
高亮度，真空，VFD屏， 双排，四路同步显示；
根据温度变化，无极伺服， 智能风扇系统；
电路软启动时间设定， 可根据设定电压值带载；
电池测试及短路功能；
提供任意波形编辑能力（LIST 功能）；
提供动态测试，上升下降斜率设定；
支持外部出发输入， 输出；
提供外部电流波形监视端子；
支持远端电压补偿， 多个数据存储；
开机自检， 软件校正， 标准仪器架设计；
LED模式，度数稳定，兼容对电容敏感驱动器的模拟带载；
支持RS232, RS485, USB通讯。
|
Model型号 |
M9811 | ||
|
Input Rating 额定输入 |
Power |
200W | |
|
Current |
0 | ||
|
Voltage |
0-150V | ||
|
CC Mode 定电流模式 |
Range |
0 |
0 |
|
Resolution |
0.1mA |
1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.05%FS | |
|
CV Mode 定电压模式 |
Range |
0.1-19.999V |
0.1-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.03%+0.02%FS |
0.03%+0.02%FS | |
|
CR Mode定电阻模式 （当输入电压和电流值≥满量程的10%） |
Range |
0.03Ω-10KΩ |
0.03Ω-5KΩ |
|
Resolution |
16bit |
16bit | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
CW Mode定功率模式 （当输入电压和电流值≥满量程的10%） |
Range |
0-200W |
0-200W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
V Measurement 电压测量值 |
Voltage |
0-19.999V |
0-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.015%+0.03%FS |
0.015%+0.03%FS | |
|
I Measurement 电流测量值 |
Current |
0 |
0 |
|
Resolution |
0.01mA |
0.1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.08%FS | |
|
W Measurement功率测量值 （当输入电压和电流值≥满量程的10%） |
Watt |
100W |
200W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
Battery Measurement 电池测试功能： |
Battery Input: 0.1-150V; Max. Measurement: Capacity=999AH; Resolution=0.1mA; Time Range=1S-16H | ||
|
Dynamic Measurement 动态测试功能： |
Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: + 15% offset+10% FS | ||
|
CC soft-startup Time 电流软启动时间： |
1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS 500mS;1000mS Accuracy: + 15% offset+10% FS | ||
|
LED测试： |
shift+∆打开，VFD频右下角显示D字符，重复关闭 | ||
|
Short Circuit 短路功能 |
Current(CC) |
≒3.3A |
≒33A |
|
Voltage(CV) |
0V | ||
|
Resistance(CR) |
≒55mΩ | ||
|
Temperature 温度 |
Operating |
0～ | |
|
Nonoperating |
– | ||
|
Dimension规格 |
W*H*D(mm) |
108*214*365 | |
|
Weight重量 |
Kg |
3.5 | |
|
Model型号 |
M9812 | ||
|
Input Rating 额定输入 |
Power |
300W | |
|
Current |
0 | ||
|
Voltage |
0-150V | ||
|
CC Mode 定电流模式 |
Range |
0 |
0 |
|
Resolution |
0.1mA |
1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.05%FS | |
|
CV Mode 定电压模式 |
Range |
0.1-19.999V |
0.1-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.03%+0.02%FS |
0.03%+0.02%FS | |
|
CR Mode定电阻模式 （当输入电压和电流值≥满量程的10%） |
Range |
0.03Ω-10KΩ |
0.03Ω-5KΩ |
|
Resolution |
16bit |
16bit | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
CW Mode定功率模式 （当输入电压和电流值≥满量程的10%） |
Range |
0-300W |
0-300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
V Measurement 电压测量值 |
Voltage |
0-19.999V |
0-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.015%+0.02%FS |
0.015%+0.03%FS | |
|
I Measurement 电流测量值 |
Current |
0 |
0 |
|
Resolution |
0.01mA |
0.1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.08%FS | |
|
W Measurement功率测量值 （当输入电压和电流值≥满量程的10%） |
Watt |
100W |
300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
Battery Measurement 电池测试功能： |
Battery Input: 0.1-150V; Max. Measurement: Capacity=999AH; Resolution=0.1mA; Time Range=1S-16H | ||
|
Dynamic Measurement 动态测试功能： |
Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: + 15% offset+10% FS | ||
|
CC soft-startup Time 电流软启动时间： |
1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS 500mS;1000mS Accuracy: + 15% offset+10% FS | ||
|
LED测试： |
shift+∆打开，VFD频右下角显示D字符，重复关闭 | ||
|
Short Circuit 短路功能 |
Current(CC) |
≒3.3A |
≒33A |
|
Voltage(CV) |
0V | ||
|
Resistance(CR) |
≒28mΩ | ||
|
Temperature 温度 |
Operating |
0～ | |
|
Nonoperating |
– | ||
|
Dimension规格 |
W*H*D(mm) |
108*214*365 | |
|
Weight重量 |
Kg |
3.5 | |
|
Model型号 |
M9812B | ||
|
Input Rating 额定输入 |
Power |
300W | |
|
Current |
0-15A | ||
|
Voltage |
0-500V | ||
|
CC Mode 定电流模式 |
Range |
0 |
0-15A |
|
Resolution |
0.1mA |
1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.05%FS | |
|
CV Mode 定电压模式 |
Range |
0.1-19.999V |
0.1-500V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.03%+0.02%FS |
0.03%+0.02%FS | |
|
CR Mode定电阻模式 （当输入电压和电流值≥满量程的10%） |
Range |
0.3Ω-10KΩ |
0.3Ω-5KΩ |
|
Resolution |
16bit |
16bit | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
CW Mode定功率模式 （当输入电压和电流值≥满量程的10%） |
Range |
0-300W |
0-300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
V Measurement 电压测量值 |
Voltage |
0-19.999V |
0-500V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.015%+0.03%FS |
0.015%+0.05%FS | |
|
I Measurement 电流测量值 |
Current |
0 |
0-5A |
|
Resolution |
0.01mA |
0.1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.08%FS | |
|
W Measurement功率测量值 （当输入电压和电流值≥满量程的10%） |
Watt |
100W |
300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
Battery Measurement 电池测试功能： |
Battery Input: 0.1-150V; Max. Measurement: Capacity=999AH; Resolution=0.1mA; Time Range=1S-16H | ||
|
Dynamic Measurement 动态测试功能： |
Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: + 15% offset+10% FS | ||
|
CC soft-startup Time 电流软启动时间： |
1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS 500mS;1000mS Accuracy: + 15% offset+10% FS | ||
|
LED测试： |
shift+∆打开，VFD频右下角显示D字符，重复关闭 | ||
|
Short Circuit 短路功能 |
Current(CC) |
≒3.3A |
≒33A |
|
Voltage(CV) |
0V | ||
|
Resistance(CR) |
≒200mΩ | ||
|
Temperature 温度 |
Operating |
0～ | |
|
Nonoperating |
– | ||
|
Dimension 规格 |
W*H*D(mm) |
108*214*365 | |
|
Weight 重量 |
Kg |
3.5 | |
