功能与特征

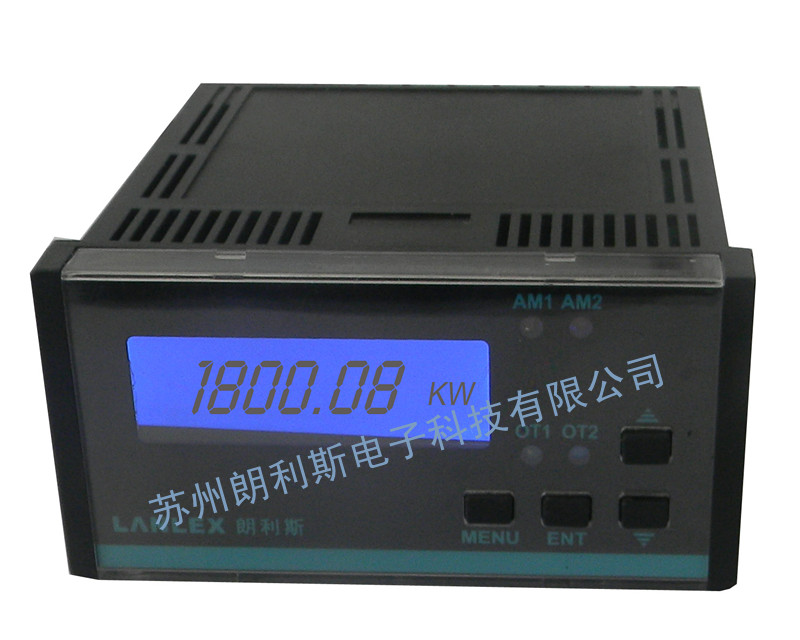

用途:LSM-80DW型多功能数显直流功率表用于直接测量直流源系统的功率值。适合直流蓄电池,太阳能,风能系统,直流电源等直流信号设
备的直流功率值监测。既可用于本地显示,又能与工控设备、计算机连接,组成测控系统。自2005年研发以来,经过不断技术创新升级,已
为众多企事业单位提供过成熟可靠的直流功率计量管理方法。运用领域:太阳能,风能等新能源领域;中国移动,中国联通,中国电信通信
基站;冶金领域整流设备;新能源电车等。
测量:直流功率,直流电流,直流电压
精度:≤±0.5%
信号输入:
电流: 最大直接输入电流0~10Adc (电流量程范围可协商定制);超出10Adc需加分流器(SHUNT);允许过量程瞬时电流10倍/2秒
电压: 最大直接输入电压0~650Vdc (电压量程范围可协商定制);允许过量程瞬时电压2倍/1秒 持续:1. 2倍
测量范围
电流:0 ~10Adc 电压:0 ~650Vdc功率: 0.00W~99999W ; 0.00KW ~99999KW,0.00MW ~99999MW
显示:五位LED数码管显示,量程自动转换,小数点自动移位
输出: RS485通讯接口(Modbus-RTU)协议
工作电源: AC/DC85~265V,DC12V,DC24V等。
体积轻巧 外型美观 安装方便 抗干扰能力强
常用规格实例
Model:LSM-80DW-1-A75V6-R-AD
Class: ±0.5%
Input: 0~100Adc/0~75mVdc;0~60Vdc
Display:0.00~99999KW
Aux.power:AC/DC85~265V
描述:此产品为0~100Adc直流电流信号经过分流器转换成0~75mVdc信号作为直流电流信号输入,0~60Vdc直流电压信号输入,正五位LED数字
显示直流功率,输出RS485通讯接口支持ModBus协议;辅助电源为交直流85~265V。
