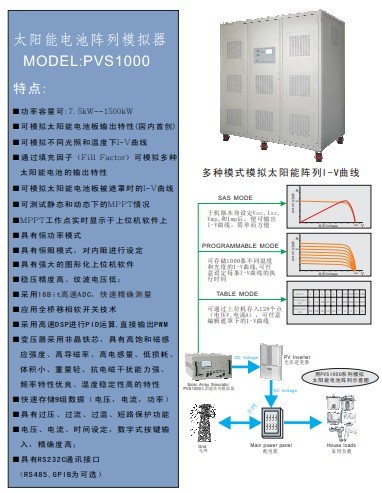

PVS1000系列规格

型号 Model

                                  PVS1020

功率Power

20KW

制作方式Working

开关PWM

输入INPUT

相数Phase

3φ4W

电压Voltage

380V±10%

频率Frequency

50HZ±10%

输出OUTPUT

     电压Voltage

电流Current

1000VDC

24A

纹波 Ripple

0.8%FS(满量程)电压

电源调整率 Load  Regulation

±0.5%FS

负载调整率 Load  Regulation

±1%FS

电压解析度 Voltage Resolution

Vo＜1000:0.1V；Vo≥1000V:1V

电流解析度 Current Resolution

输出Io＜1A:分辨率0.001A；         输出100A＞Io≥10A:分辨率0.01A；        输出1000A＞Io≥100A:分辨率0.1A；     输出Io≥1000A:分辨率1A。

功率解析度 Power Resolution

1W

显示LCD Display

电压V、电流A、功率W、时间T

设定  项目

电压调节 CV

0%-100%额定电压可调

电流调节 CC

0%-100%额定电流可调

功率调节 CP

0%-100%额定功率可调

设定  精确度

电压 Voltage

±0.8%

电流 Current

±1%

功率Wattage

±1%

测量   精确度

电压 Voltage

0.5%FS+5dgt

电流 Current

0.5%FS+5dgt

功率 Wattage

0.5%FS+5dgt

存储组数Memory

共9组，每组可记忆电压、电流值，功率值，可快速方便调用

遥控模式 Pemote Model

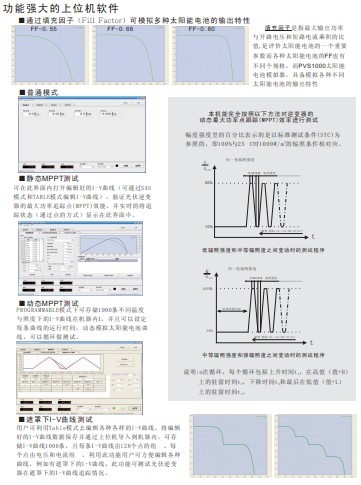

结合上位机可使电源模拟单条或多达1000条I-V曲线输出，具体功能见上位机软件说明

SAS模式 SAS Model

模拟I-V曲线输出，具体功能见上位机软件说明

限流设定I-LIM Set

O-Max Current（超过电流设定值电源保护，停止输出）

限压设定V-LIM Set

O-Max Voltage（超过电压设定值电源保护，停止输出）

保护Protection

过压Over Voltage  过流Over Current  过温 Over Temp  短路Short Circuit

冷却方式 Cooling

风扇强制冷却

运行环境 Environment

0-40℃   20-80%RH(不结露)

重量 Weight(Kg)

60

体积W×H×D(mm)

430×267×560
