河南EPS电源集中式管理系统中川郑州宏瑞德随着智能化发展中川开拓集中式EPS管理电源、JCXF/ZN型消防应急照明和疏散指示系统是我公司依据国标GB17945-2010精心研发的新一代产品。该软件系统采用面向对象的程序设计理念，融合多种先进软硬件技术，完全符合标准规定的各项指标要求，系统运行稳定可靠，具有较好的扩展性与可维护性。系统由集中控制型应急照明控制器和多款集中控制型消防应急照明灯、消防应急标志灯以及电源分机组成，是大容量的智能型应急疏散监控系统，可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种人员密集场所。
一、技术指标
1、满足国家标准GB17945-2010《消防应急照明和疏散指示系统》的要求。
2、应急照明控制器结构采用柜式结构，可携带4路分机，每路分机数量最大为16台。
3、一台分机具有4个灯具回路，每回路可配接127只集中控制型消防应急灯具，所以一台分机的最大容量为127×4=508点，一台控制器最大可控制灯具数量为16×4×508＝32512只。
4、应急照明控制器可以通过RS232或RS485接口与火灾报警控制器进行通讯，接收火灾报警控制器输出的火灾探测器信息，利用火灾烟气态势信息实施人员疏散。也可以通过8路开关量接口接收火灾报警控制器监视的防火分区状态，按照预定的疏散预案实施人员疏散。
5、应急照明控制器采用嵌入式系统，显示采用17寸LCD屏，可直接在液晶屏上同时显示设备信息、报警文字信息和建筑图形信息，显示内容丰富、直观，方便用户使用。
6、系统根据火灾报警信息，结合建筑结构特征、疏散路径宽度、人员荷载等信息自动生成人员疏散路径，编程方式灵活，简便。
7、用户操作分级。
8、具有历史信息存储查询功能，存储记录：≥10000条。
9、工作环境温度：-10℃-+55℃，湿度：〈95%RH。

二、部件说明

1、控制主机

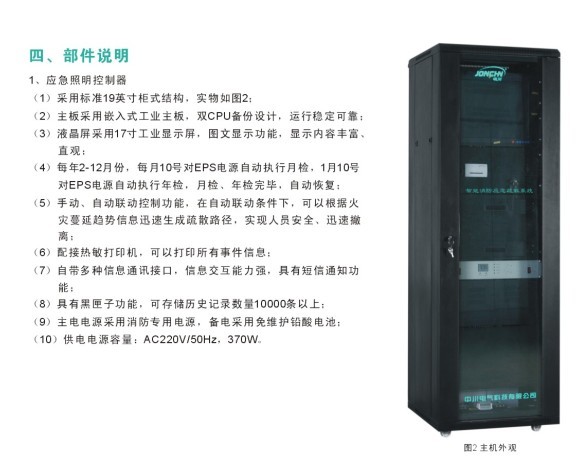

（1）采用标准19英寸柜式结构，配有玻璃门防护，参考图片如图2；
（2）主板采用嵌入式工业主板，安装在机柜内的托板上；
（3）液晶屏采用17寸工业显示屏，上架结构；
（4）键盘、鼠标安放在键盘抽屉内；
（5）主机电源采用消防专用电源，面板式结构，电源参数AC220V输入，DC24V输出，电流20A；
（6）备电采用免维护铅酸电池，容量DC24V/24Ah，安装在机柜内的托板上；
（7）主机指示灯电路板和打印机直接安装在面板上，由主板控制。

2、应急照明专用电源：型 号：JC-D-1～10kVA
产品特点：
（1）应用国内领先的绿色环保技术，非应急供电时，基本不耗电，使用智能散热风机，无噪声污染；
（2）使用最新型的防火耐压材质，不排烟尘，安全没有火灾隐患；
（3）采用智能模块，CPU控制，纯正弦输出，负载适应能力强，适合感性负载和混合负载，平衡性抗冲击性好，性能稳定，可靠性高，使用寿命长；
（4）维护简单，可计算机监控，外部电网与EPS电源自动切换，可实现无人值守，相互切换时间≤1S；
（5）智能电池管理，可调电池数量、电池警告电压上限和下限、电池故障恢复电压上限和下限，定期电池检测，电池电压显示；电池故障报警等功能。
产品参数
输入 电压 220V
相数 单相+地线
频率 50Hz
输出 容量 1-10kVA
电压 220V±2%
频率 50Hz±1%
波形 PWM波
过载能力 120%≥30s, 150%≥0.5s
电池 电池类型 全封闭铅酸免维护电池
标称电压 96V/216V
转换时间 ≤1s
应急供电时间 >90分钟
保护 过载，短相，欠压保护，缺相可运行
显示 LED
外形尺寸 820×650×2260mm
噪音 (1m距离)市电时无噪音，应急时≤68dB
工作
环境 湿度 相对湿度≤90%不凝露
温度 -40℃～80℃

双电源自动切换供电的消防应急照明系统配电箱，采集终端数据为RS485信号提供路由和中继。配电装置可嵌入控制内也可独立设置于各个楼层。为终端提供DC36V电源和系统控制信号提供出口和中继功能。

3、集中电源型分配电装置：型 号：JC-FP-0.5kVA
产品特点：
（1）分机采用壁挂式或柜式，
（2）内部安装控制板，上传EPS数据和状态信息；
（3）EPS输出DC36V，总功率0.5-1KW；
（4）EPS功能满足GB17945-2010的要求；
（5）EPS预留RS485通讯接口接收主机的查询和控制信息，同时提供强制应急控制继电器，接受主机的控制。
（6）采用进口元器件，高端技术生产，通过ISO9001国际质量体系认证，获得欧盟ROHS环保认证，节能更高效。突出的绝缘性能，抗电强度高，功能全面，具有过短路，过载，过电压保护功能；
（7）输入电压范围广，符合全球使用标准；
（8）内置卓越抗干扰能力的EMI滤波器，通过严酷的满负荷高温烧机，100%老化测试；
（9）采用目前国内先进的数据流向自动控制技术，自动判别和控制数据的传输方向；
（10）可以为断延长F-Bus总线通信距离，提高F-Bus总线负载能力，使得网络可以负载更多设备这；
（11）采用零延时设计，自动侦测串口信号速率，串吕信号速率自适应；
（12）高效防雷管可以有效抑制闪电(Lightning)和ESD，提供每线600W防雷防浪涌功能，单端电源供电，利用DC/DC模块实现电源隔离；
（13）全金属外壳，具有防静电，抗外部干扰能力强等特点；
（14）当主机与分配器距离大于2KM时可以采用单模4芯光纤通信。
产品参数
运行参数 下级灯具接入距离 1200米
单端口总线节点数 64个
总线隔离电压 3000V隔离，600V浪涌，15KV静电保护
总线故障侦测 自动
直流输出 36V/500W
直流输出故障侦测 自动
断电运行时间 2小时
环境温度 -40℃～80℃
环境湿度 10%-95%RH
接口及尺寸 外形尺寸 600mm×220mm×600mm
F-BUS总线输入接口 1:F-Bus和光纤接口选配
F-BUS总线输出接口 4个，自动短路保护
36V DC输出 4路，500W，自动短保护
电源 180V-240V AC


智能终端包括：（个例说明）
智能应急标志灯、智能应急照明灯、智能应急导流灯。智能终端遵循国标《GB17945-2010消防应急和疏导指示系统》和《GB13495-1992消防安全标志》的有关规定。

标志灯具
供电电源为DC36V，照度满足GB17945-2010；
免开盖现场编址；
预留灯具运行指示灯孔，同时作为编址指示用。
壁挂灯具外观见图4，地埋灯具外观见图5。

照明灯具
供电电源为DC36V，亮度应满足GB17945-2010及工程使用要求；
免开盖现场编址；
预留灯具运行指示灯孔，同时作为编址指示用。
主要技术指标：
（1）满足国家标准GB17945-2010《消防应急照明及疏散指示系统》的要求。
（2）应急工作时间不小于90min，应急转换时间不小于灯具本身标称的应急转换时间。
（3）灯具内置微处理器，可以实现单向、双向、全熄灭、闪烁等多种控制模式。
（4）灯具自带地址，且编码唯一，与集中控制型消防应急灯具控制器配接，组成大容量智能应急疏散 监控系统。
（5）工作电源：DC36V，功率小于1W。
（6）工作环境温度：-10℃-+55℃，湿度：〈95%RH（由于地埋式标志灯具采用防水结构，所以工作湿度可达100%）。
（7）具有地埋、壁挂、吊顶多种结构，外形设计美观，与建筑溶为一体。
（8）光源功耗低，寿命长，环保节能。

标志灯具

1、型 号：JC-BLJC-1LRoEⅡ3W-A821-O
功 能：
→独立智能，可以独立于服务器自动完成应急切换、LED闪烁等应急功能；
→唯一的设备识别码可以动态分配的设备通信地址；
→根据服务器指令完成应急切换、LED闪烁等应急功能；
→根据服务器火警广播信息自动计算火警位置，完成LED开、关和闪烁功能；
→根据控制器指令完成年检和月检；
→LED灯亮、内部直流电源电压等关键环节的实时监测和报警功能。

产品参数
→电源：DC36V;
→功率：3W；
→应急电源：≥90min；
→应急转换时间：<1s；
→通信接口：F-Bus；
→通信地址模式：系统自动分配；
→外观尺寸：∮360×160×160mm；
→安装方式：嵌墙、贴墙、壁挂、吊挂。


2、壁挂单向式标志灯
型 号：ZC-BLJC-1LREⅡ1W
功 能
→具有可变向指示功能；
→独立智能，可以独立于服务器自动完成应急切换、LED闪烁等应急功能；
→唯一的设备识别码可以动态分配的设备通信地址；
→根据服务器指令完成应急切换、LED闪烁等应急功能；
→根据服务器火警广播信息自动计算火警位置，完成LED开、关和闪烁功能；
→根据控制器指令完成年检和月检；
→LED灯亮、内部直流电源电压等关键环节的实时监测和报警功能。

产品参数
→电源：DC36V;
→功率：3W；
→应急电源：≥90min；
→应急转换时间：<1s；
→通信接口：F-Bus；
→通信地址模式：系统自动分配；
→外观尺寸：∮360×160×160mm；
→安装方式：嵌墙、贴墙、壁挂、吊挂。


3、壁挂双向式标志灯
型 号：ZC-BLJC-2LREⅡ2W
功 能
→具有可变向指示功能；
→独立智能，可以独立于服务器自动完成应急切换、LED闪烁等应急功能；
→唯一的设备识别码可以动态分配的设备通信地址；
→根据服务器指令完成应急切换、LED闪烁等应急功能；
→根据服务器火警广播信息自动计算火警位置，完成LED开、关和闪烁功能；
→根据控制器指令完成年检和月检；
→LED灯亮、内部直流电源电压等关键环节的实时监测和报警功能。
